防逆流裝置如何避免光伏倒灌電網？

杭州東繼儀保 防逆流保護裝置 NRYB-9580X-TJ 通過 “雙重控制邏輯 + 實時監測調節”，從功率適配到故障兜底，逐步阻斷光伏倒灌，完全貼合設備手冊的功能設計，具體過程如下：

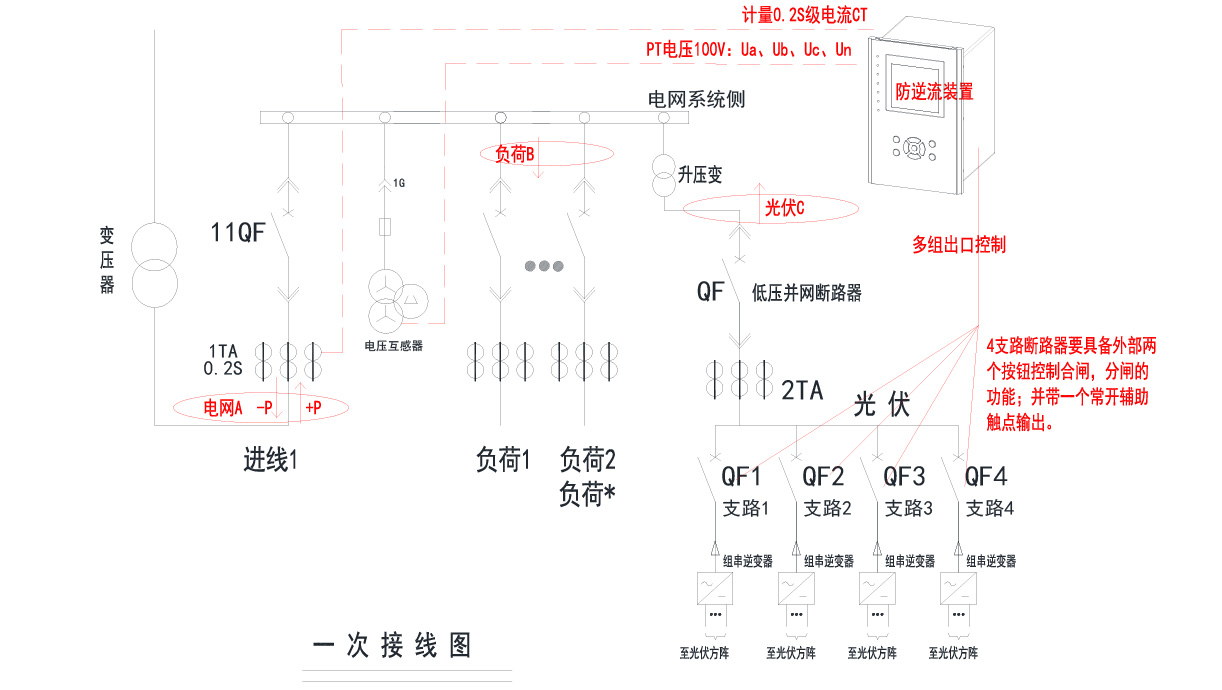

1. 先實時監測，精準判斷是否有倒灌風險裝置會持續采集電網側（A 點）的電壓、電流信號，計算光伏側發電功率（C）和用戶本地用電負荷（B）的差值：

當 C＞B 時，就會出現逆功率（電流反向流動），此時判定存在倒灌風險，立即啟動控制程序。

2. 第一重：優先調節逆變器功率，適配用電負荷這是核心控制方式

裝置通過 RS485 通訊連接逆變器，當檢測到倒灌風險時，會快速下發指令，降低逆變器的發電功率，讓光伏輸出剛好匹配甚至略低于用電負荷（確保 B-C＞0，保持正向功率）；后續如果用電負荷上升，裝置又會緩慢調高逆變器功率，既避免倒灌，又能最大化利用光伏電能。

3. 第二重：故障兜底跳閘，阻斷倒灌通道若通訊線、逆變器等設備出現故障，第一重調節失效，裝置會啟動后備保護：

當檢測到逆功率數值達到設定閾值（或低正功率滿足跳閘條件），且持續時間超過 “逆功率動作時限”，就會驅動跳閘出口繼電器，斷開光伏并網總斷路器，直接切斷光伏向電網的輸送通道，徹底阻止倒灌；待用電負荷回升（B＞C），裝置檢測到正向功率達標后，還會自動合閘恢復并網。

防逆流保護裝置通過 “優先通訊調節，再用跳閘兜底” 的雙重保護邏輯，僅通過設備本身的監測、調節、跳閘功能，實現防倒灌效果。
