裝置實現 “一主多從” 控制時，主機與從機的信號傳輸方式是什么？從機最多可控制幾路斷路器合分閘？

在高壓配電場景中，分布式電源并網、多并網點分級控制等需求，推動了防逆流裝置 “一主多從” 控制模式的應用。杭州東繼儀保 NRYB-9580X/JG9ZJ 光纖防逆流保護裝置的 “一主多從” 控制架構，通過明確的信號傳輸方式和穩定的控制能力，滿足了 35kV 及以下電壓等級場景的精準調控需求，其核心技術細節完全基于產品手冊規范，無額外夸大表述。

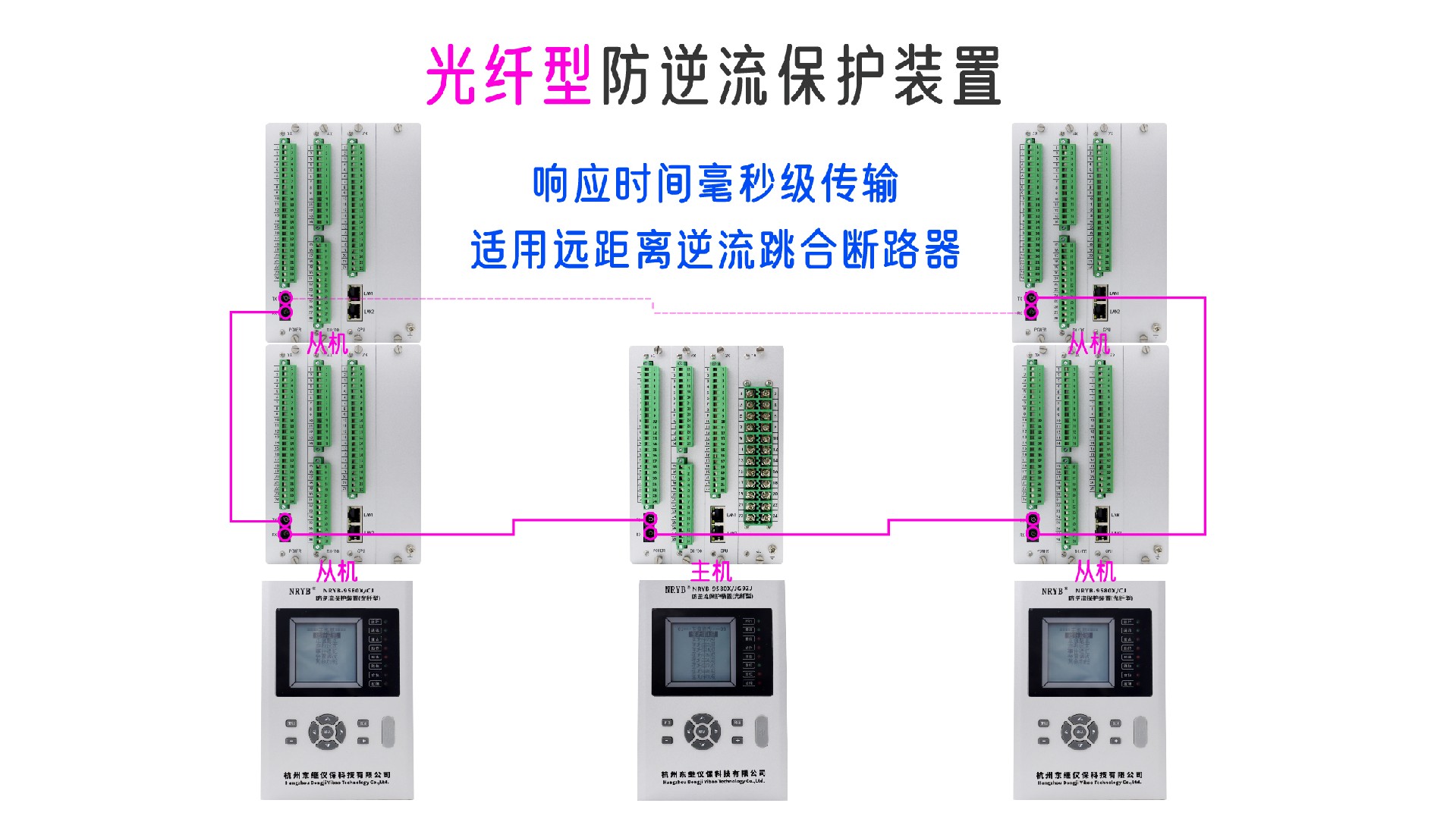

從信號傳輸方式來看，該裝置主機與從機之間采用光纖環網傳輸，這一設計專門適配遠距離、高可靠性的控制需求。手冊明確說明，光纖傳輸響應時間可達毫秒級，能大幅縮短饋網動作時間，確保電網安全可靠運行。相較于傳統有線傳輸，光纖環網具備更強的抗干擾能力，可有效規避工業場景中電磁輻射、信號衰減等問題，尤其適用于電力、化工、冶金等復雜工業環境。同時，裝置支持單模光纖 SC 接口，主機與多臺從機構建環網拓?fù)?，配?“光纖通訊異常告警或跳閘” 的配置選項，可在通訊中斷時及時觸發保護動作，避免控制失效。這種傳輸方式不僅保障了信號傳輸?shù)姆€(wěn)定性，更契合分布式發電、余熱發電廠等多點位控制場景的實際需求。

在控制能力方面，單臺從機的斷路器合分閘控制數量有著明確的手冊依據。根據產品配置說明，防逆流從機具備 8 路逆功率跳閘和 8 路功率恢復合閘功能，對應可獨立控制8 路斷路器的合分閘操作。這一設計支持從機對多個并網柜進行分級控制，當主機通過電流互感器和電壓采樣計算出逆功率信號時，會通過光纖環網將控制指令傳輸至對應從機，從機根據預設邏輯驅動跳閘出口，切斷超額發電的并網回路；當本地負荷回升，滿足功率恢復條件時，從機再自動執行合閘操作，恢復光伏發電供給。每路跳閘與合閘出口的邏輯均可在從機參數中獨立設置，配合主機的 9 段逆功率跳閘保護和 9 段功率恢復合閘保護，形成精準的分級控制體系，既避免了余電上網，又最大化利用了光伏資源。

此外，“一主多從” 控制模式還支持靈活的配置擴展，用戶可根據現場實際需求選配兩組多從控制方案，通過合理配置主從機數量和定值參數，適配不同規模的配電系統。整個控制流程中，主機負責全局功率監測與指令下發，從機專注于本地執行與狀態反饋，光纖環網則保障了指令傳輸?shù)膶?shí)時性與可靠性，三者協同實現了多并網點的高效、安全控制，完全貼合分布式電源并網的規范要求，為工業配電系統的穩定運行提供了有力支撐。
