        多功能儀表


        產品分類：多功能儀表


        關注度：902


        發布時間：2023-03-02 22:14:41


        產品簡介：產品概述 電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計···






        產品詳情 | PRODUCT DETAILS





         產品概述

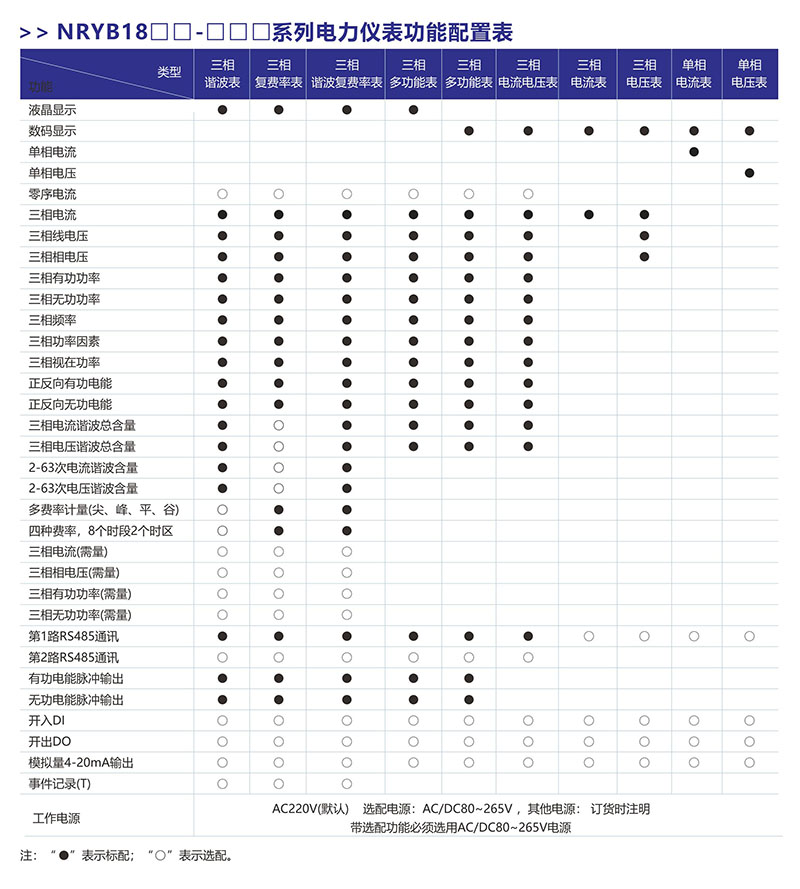

             電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，包括電流、電壓、頻率、功率因數、有功功率、無功功率、有功電能、無功電能等，帶開關量輸入輸出、電能脈沖輸出和RS485通訊接口，可實現數據的遠程傳輸。并可選配模擬量輸出、諧波含量分析、復費率電能統計、事件記錄等多個功能；產品目前廣泛應用于能源管理系統、變電站
        自動化、配電網自動化、小區電力監控、工業自動化、智能建筑、智能配電盤及開關柜中。


        技術指標
        測量精度電壓0.2S級
        電流0.2S級
        有功功率0.5S級 0.5S級
        無功功率0.5S級
        功率因數0.5S級
        頻率±0.02Hz
        有功電能0.5S級
        無功電能1級

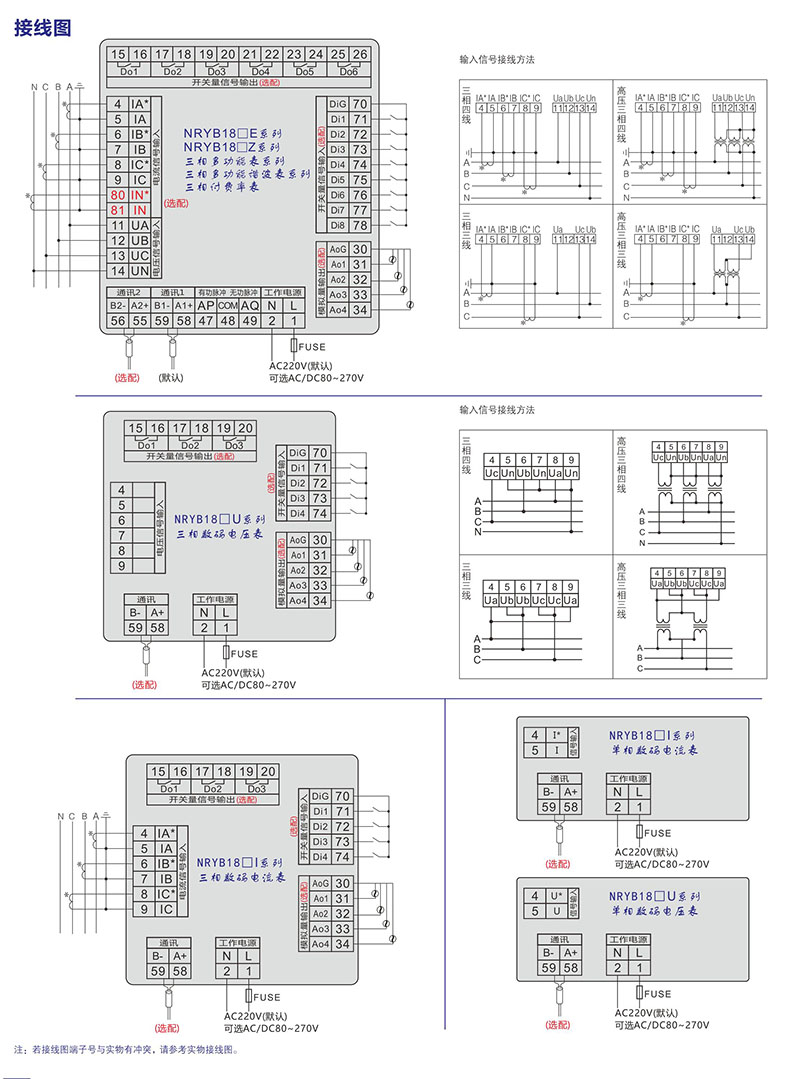

        信號輸入接線方式三相四線、三相三線
        額定電壓AC57.7V、AC100V、AC220V、AC380V
        額定電流AC 1A、AC 5A(可通過CT擴展量程，訂貨時說明)
        過負載電壓：1.2倍(持續)，2倍/10秒(瞬時)
        電流：1.2倍(持續)，10倍/5秒(瞬時)
        功耗電壓：＞300kΩ，電流：＜20mΩ
        阻抗電壓：＜1VA/相，電流：＜0.4VA/相
        頻率45~65Hz

        輔助電源工作范圍AC220V(默認),AC/DC80V~270V
        功耗＜4VA

        功能模塊通訊接口Rs485接口 MODBUS-RTU協議
        開關量輸入波特率：1200~38400bps，默認：9600bps
        9和2型：最大支持8路干結點輸入，3和A型：最大支持2路干結點輸入
        開關量輸出（繼電器輸出）9和2型：最大6路，3和A型：最大3路，容量：AC250V/5A,DC30V/5A
        變送輸出（模擬量輸出)9和2型：最大4路，3和A型：最大3路，0/4~20mA或0~5/10V
        電能脈沖輸出支持2路電能脈沖輸出，常數：3200imp/kwh（kvarh）

        環境工作溫度-10℃~+55℃
        存儲溫度-25℃~+70℃
        相對濕度≤93%RH，無腐蝕性氣體場所
        海拔≤2500m
        安全絕緣電阻＞100MΩ
        交流耐壓AC 2kV
        電磁兼容性能靜電放電Ⅳ 級
        電快速瞬變脈沖群Ⅳ 級
        浪涌（沖擊）Ⅳ 級

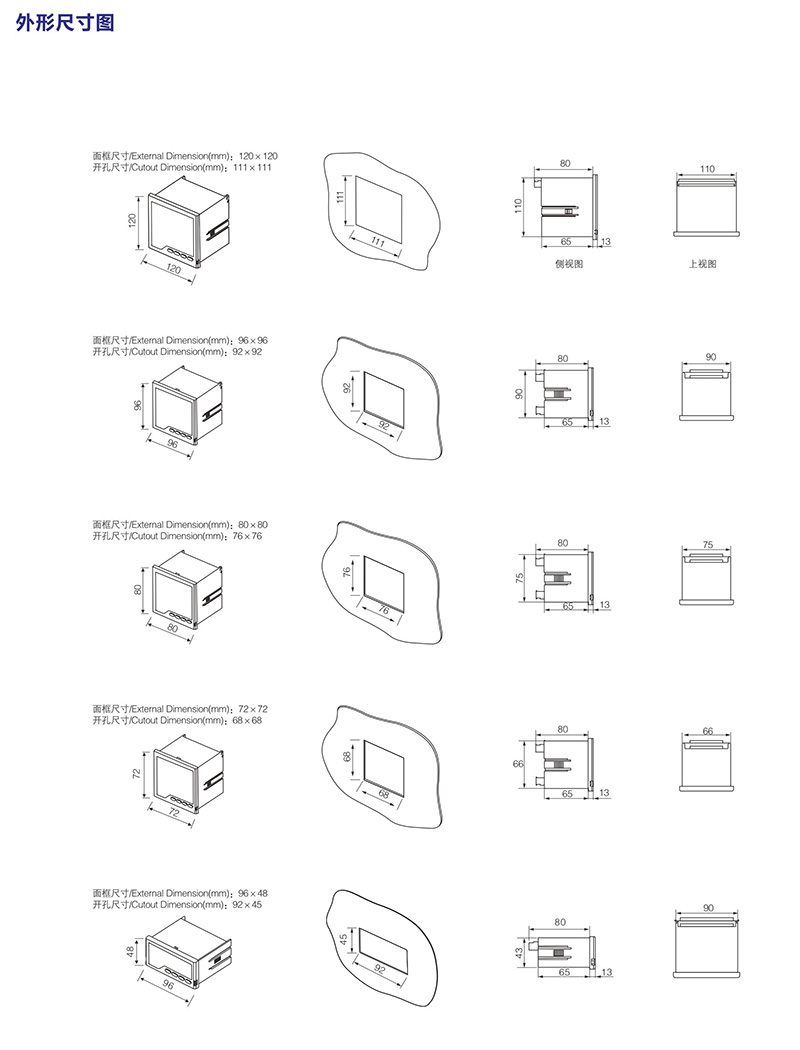

        外形尺寸面框尺寸120×120；96×96；80×80；72×72
        開孔尺寸111×111；92×92；76×76；68×68

        產品標準
        GB/T 22264.1-2008安裝式數字顯示電測量儀表第1部分:定義和通用要求
        GB/T 22264.2-2008安裝式數字顯示電測量儀表第⒉部分:電流表和電壓表的特殊要求
        GB/T 22264.3-2008安裝式數字顯示電測量儀表第3部分:功率表和無功功率表的特殊要求GB/T 22264.4-2008安裝式數字顯示電測量儀表第4部分:頻率表的特殊要求
        GB/T 22264.5-2008安裝式數字顯示電測量儀表第5部分:相位表和功率因數表的特殊要求GB/T 22264.8-2008安裝式數字顯示電測量儀表第8部分:推薦的試驗方法
