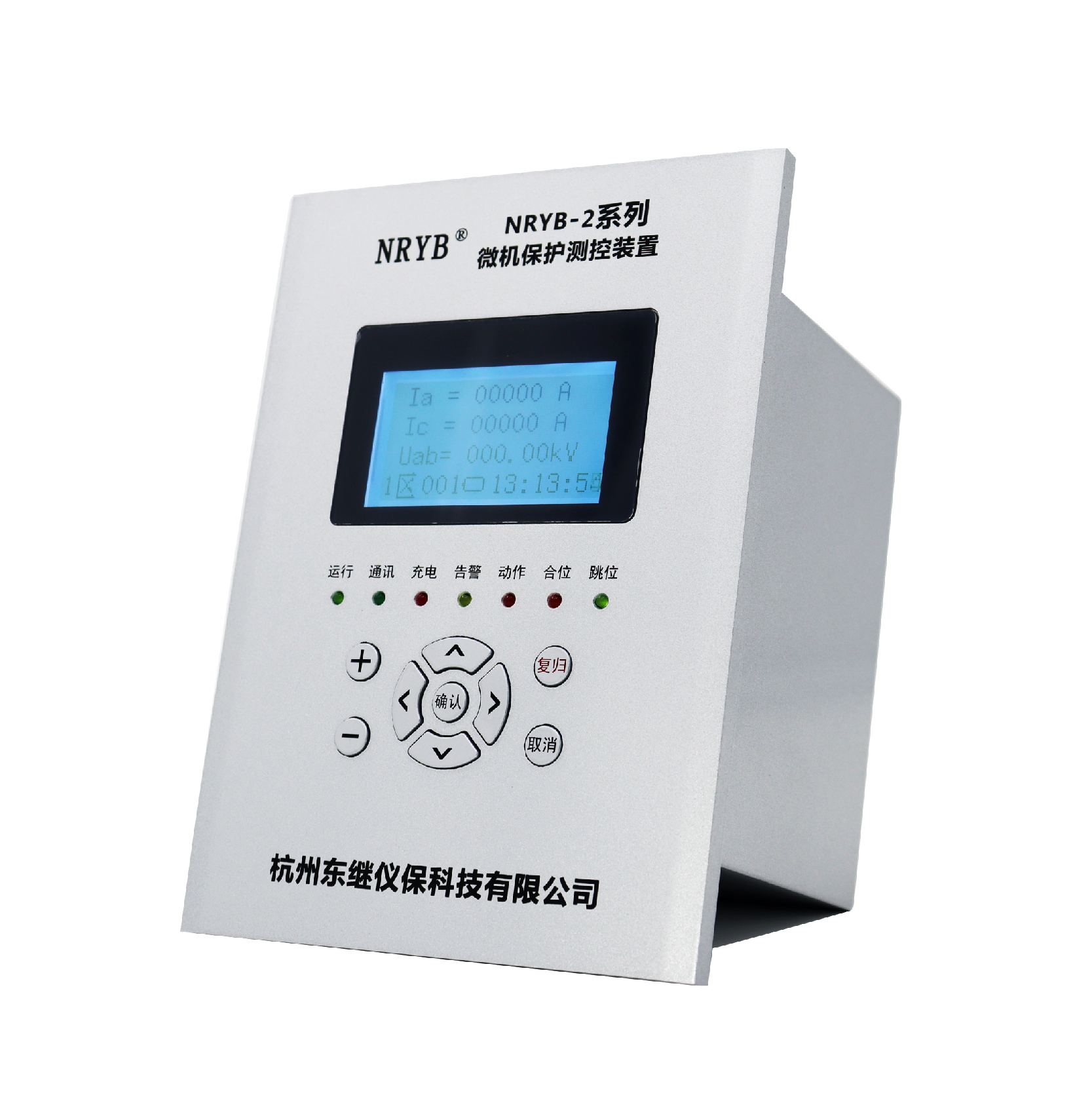

NRYB-21FX型微機保護測控裝置

產品分類：微機保護測控裝置

關注度：428

發布時間：2023-03-02 21:57:48

產品簡介：裝置簡介適應范圍：主要用于充氣柜、固體絕緣柜、 450小型開關柜等裝置材料：外殼/面板···

產品詳情 | PRODUCT DETAILS

產品名稱：NRYB-21FX型微機保護測控裝置

所屬分類：微機保護測控裝置

概要信息：適用于10kV及以下中低壓系統的線路保護、測量、控制和監視。裝置采用先進的數字信號處理技術和數字通信技術，既適用于常規變電站，也適用于綜合自動化系統。

NRYB-21F9微機綜合保護裝置

保護功能

速斷保護（低壓、方向閉鎖過流判據）；兩段定時限過流保護（低壓、方向閉鎖過流判據）反時限過流保護(一般、非常、極端)；兩段過電壓保護；兩段低電壓保護；兩段過頻保護；兩段低頻保護；

逆功率保護、過負荷；零序過流I段保護；零序過流II段保護（定時限反時限可選擇）；零序電流自產；

零序過壓保護；4路非電量保護；CT斷線，PT斷線；電壓畸變保護；

硬件資源

開關量輸入：8路；開關量輸出：4路（預告、事故、跳閘、合閘）

模擬量輸入4U+4I： Ua、Ub、Uc、Ia、Ib、Ic、UAB、UBC、UCA、Ux、3I0、f、P、Q、COS

NRYB-21F3 微機進線自投保護裝置

保護功能

速斷保護（低壓閉鎖，方向閉鎖過流判據）；兩段定時限過流保護（低壓閉鎖，方向閉鎖過流判據）；

反時限過流保護(一般、非常、極端)；低周減載保護（無流閉鎖，低壓閉鎖）（滑差閉鎖可退）；

過電壓保護；低電壓保護（有流閉鎖功能）；零序過流保護；過負荷；CT斷線，PT斷線；零序電流自產；

單向進線自投、進線自

硬件資源

開關量輸入：8路；開關量輸出：4路（告警、合對側、跳閘、合閘）

模擬量輸入4U+4I：Ua、Ub、Uc、Ia、Ib、Ic、UAB、UBC、UCA、Ux、3I0、f、P、Q、COS

NRYB-21FX 型微機保護測控裝置

	NRYB-	線路保護21F2	配變保護21F0	電動機保護21F6	電容器保護21F4
保護功能	速斷保護(低壓閉鎖，方向閉鎖過流判據）	√	√	√	√
	兩段定時限過流保護(低壓閉鎖，方向閉鎖過流判據）	√	√	√	√
	過流三段反時限過流保護(一般、非常、極端）	√	√	√	√
	加速段保護(低壓閉鎖，方向閉鎖過流判據）	√	×	×	×
	低周減載保護(無流閉鎖，低壓閉鎖)(滑差閉鎖可退）	√	×	×	×
	過電壓保護、低電壓保護(有流閉鎖功能）	√	√	√	√
	兩段零序過流保護(I段定時限、反時限可選）	√	√	√	√
	過負荷告警	√	√	√	×
	零序過壓保護	√	√	√	√
	4路非電量保護(名稱可選擇）	×	四路	四路	×
	重合閘保護	√	×	×	×
	充電保護	√	×	×	×
	起動速斷保護	×	×	√	×
	過熱保護	×	×	√	×
	正序過流保護	×	×	√	×
	負序過流保護	×	√	√	×
	電流畸變保護	√	×	×	×
	電壓畸變保護	√	×	×	×
輔助功能	開關量輸入	8路
	開關量輸出	告警、事故、跳閘、合閘
	模擬量輸入	4I+4U 4I+4U 4I+4U 4I+4U
	模擬量顯示（電量，電度計量，諧波分析）	Ua、Ub、Uc、Ia、Ib、Ic、UAB、UBC、3U0/UL、3I0、f、P、Q、COS，四象限電度計算各相電壓、測量電流的諧波畸變率；計算各相電壓、電流的1-15次諧波幅值；
	標準操作回路，跳、合閘電流自適應	內置防跳回路 (不用可解除)；帶操作回路
	485通訊	1路，Modbus RTU協議
