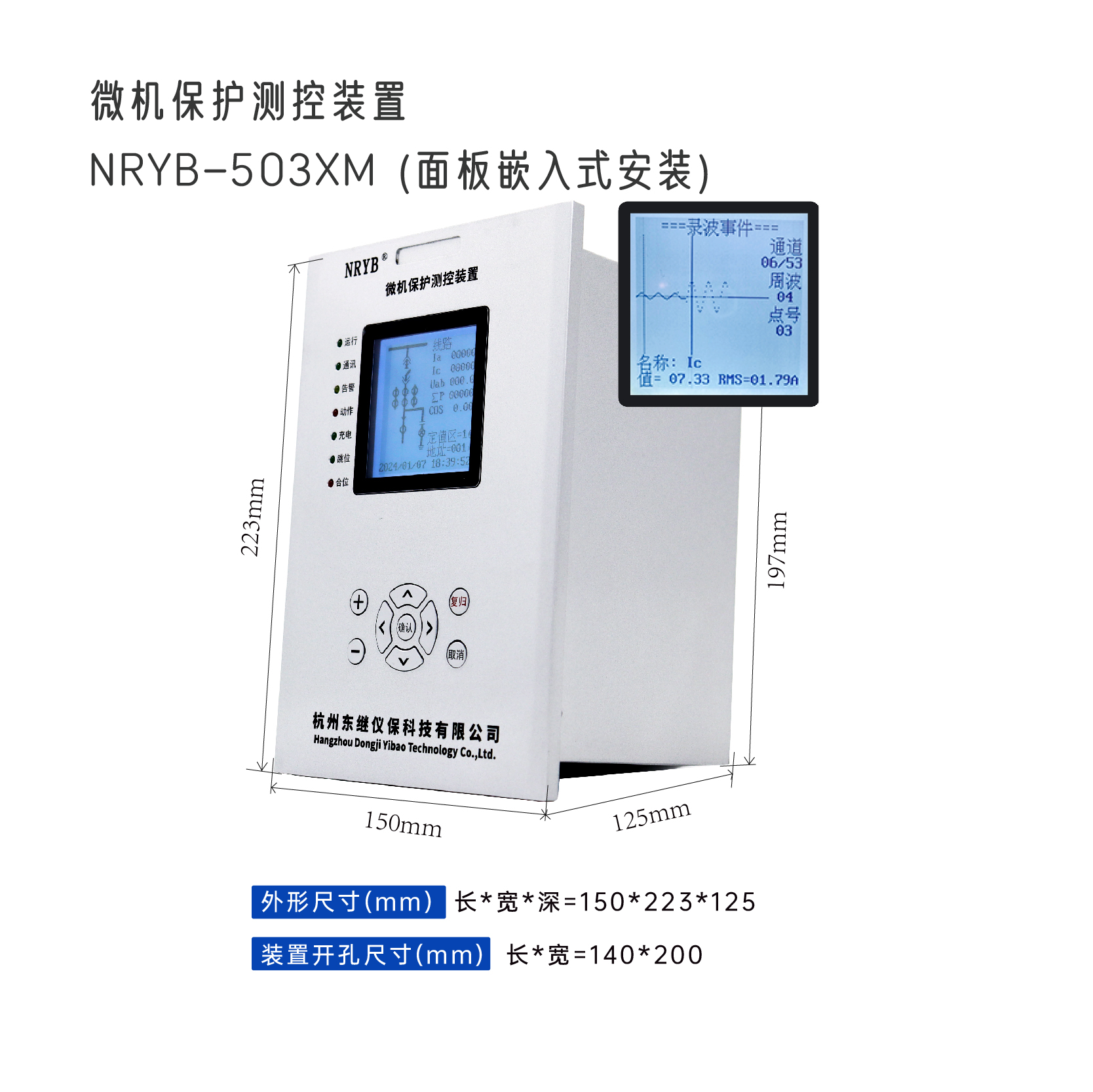

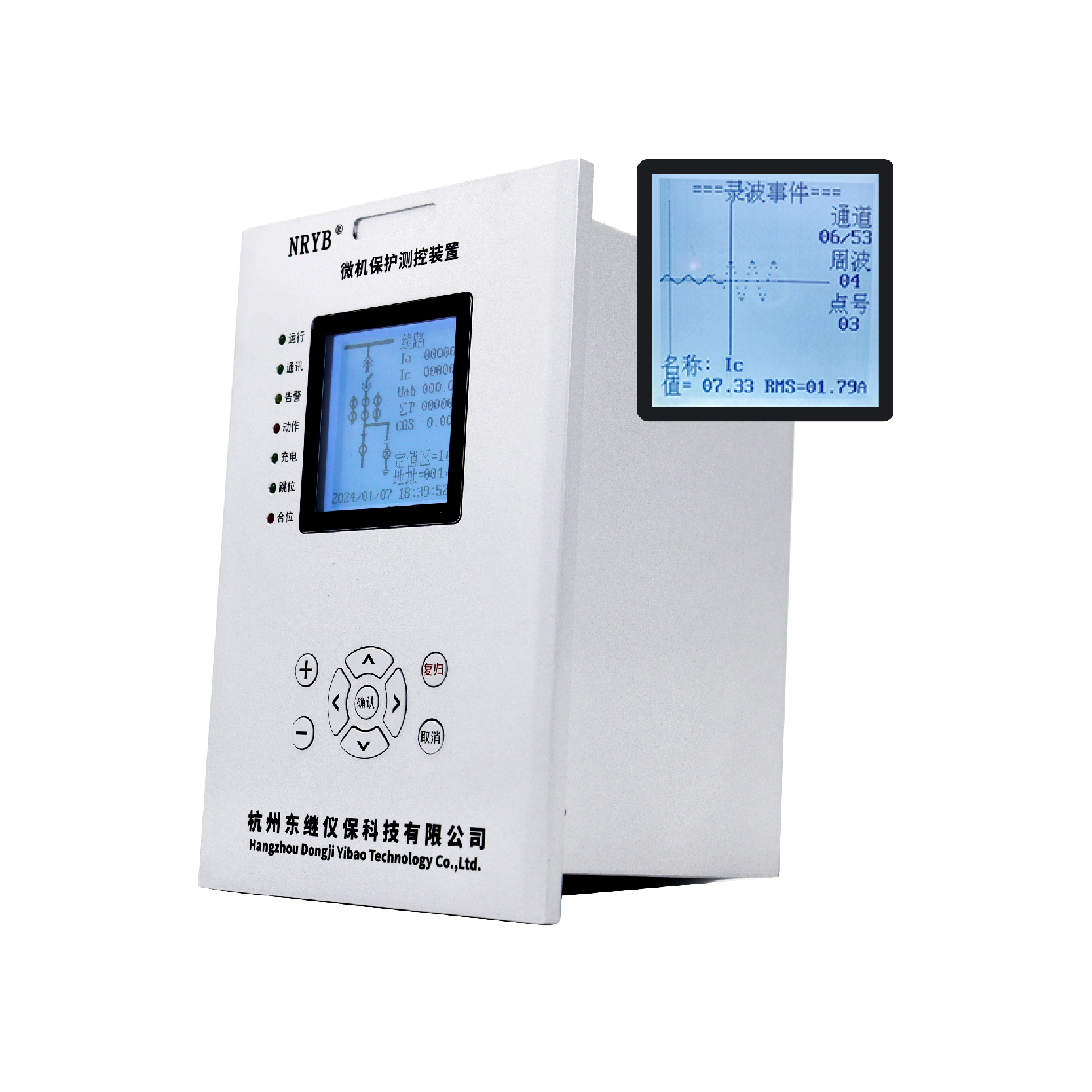

        NRYB-503XM微機保護測控裝置


        產品分類：微機保護測控裝置


        關注度：623


        發布時間：2023-03-02 21:54:15


        產品簡介：應?范圍 NRYB-9510系列數字式保護測控裝置是在公司積累多年研發、生產數字式保護測控···






        產品詳情 | PRODUCT DETAILS





        產品名稱：NRYB-503XM微機保護測控裝置
        所屬分類：微機保護測控裝置
        概要信息：數字式保護測控裝置是在公司積累多年研發、生產數字式保護測控裝置的基礎上,經過大量的市場調研、配置方案論證所推出的面向35kV及以下電壓等級的輸配電元件及線路,備自投,電容器,站用變壓器,電容器,電動機的保護、測量與控制系統；可替代高低壓開關柜上傳統繼電器保護，為高低壓開關柜、箱式變電站、戶外開關等一次設備完成保護和監控功能,適用于高低壓開關柜制造廠、電力、石油、石化、化工、煤炭、建筑等各種行業的高低壓配電系統中。

        強大的測量功能
         ·  采集計算UA、UB、UC、UAB、UBC、UCA、 U0、I0、IA、IB、IC、P、Q、COSΦ、f。
         ·  相角顯示：測量、保護電量都具有相角顯示功能，方便接線檢查；
         ·  諧波測量：計算各相的諧波總電壓、測量諧波總電流；計算各相電壓、電流的1-15次諧波幅值；
         ·  電能質量分析：計算各相電壓、測量電流的諧波畸變率（THD）；計算各相電壓、電流的1-15次諧波的諧波含有率（HR）。
        測控功能

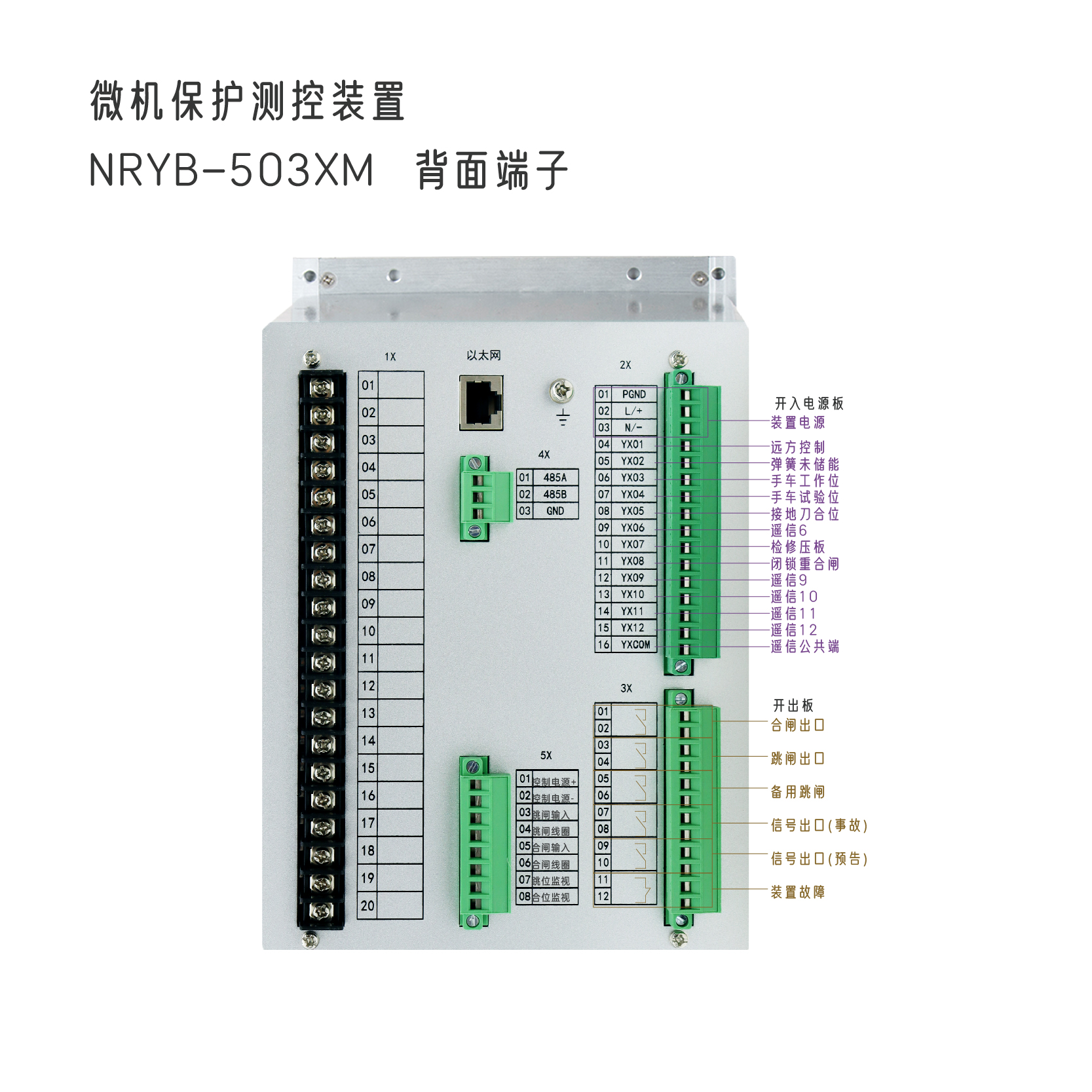

         ·  14路開入量遙信采集,默認是無源接點;（可選配：有源接點DC220V/DC110V）；
         ·  斷路器遙控分合；
         ·  遙信事件、保護事件SOE、遙控事件、自檢事件、功能事件等；
         ·  四象限電度計量。
        人性化設計
         ·  全漢化菜單顯示，操作簡便、學習容易；
         ·  各路保護交流量、測量交流量、P、Q均可采用軟件自動校準；
         ·  提供多對跳閘輸出接點及信號輸出接點，可靈活設置輸出接點邏輯；
         ·  獨立整定4套保護定值，定值區之間切換復制安全簡單。
        高可靠性
         ·  具有優異的抗干擾性能；
         ·  組屏或安裝于開關柜時不需要安裝其它抗干擾模塊。
        豐富的通信接口
         ·  標準配置為1個RS485口(MODBUS-RTU通訊協議)；
         ·  選配：1個網絡通信接口(MODBUS-TCP通訊協議)；
        豐富的對時接口
         ·  方案 1:標準配置 1對時(軟件對時)
         ·  方案 2:選配(SNTP 網絡對時)


        技術性能及指標
        工作電源
        a) 直流電源:DC220V    交流電源          AC220V，頻率 50Hz
        b) 直流電源:DC110V (訂貨注明
        額定交流參數
        a) 相電壓：100/  3v
        c)交流電流：5A(標配)或1A  (訂貨注明)
        d)額定頻率：50Hz或 6OHz (訂貨注明)
        e)CPU 模件的輸入狀態量電    無源輸入(標配) 或 DC220V/DC110V (訂貨注明)

        測量原件的準確度(在正常工作大氣條件下)
          a) 保護部分
          電流、電壓:不超過±3%;   低頻動作值:不超過±0.02Hz;
          滑差閉鎖值:不超過±0.01Hz或±1%
          動作時間:1.5倍lset(電流整定值)測試條件     速斷:≤40ms
          定時限時間誤差:  不超過±1%或±40ms  反時限時間誤差:  不超過±3%或±40ms
          b) 測量部分--測量精度
          采樣電流、電壓:±0.3%   頻率:± 0.01Hz
          功率因數:± 0.003  功率:±0.5%
          電度:± 1%  事件順序記錄站內分辨率:≤2ms
          遙控正確率:10096
          環境條件
          環境溫度
          正常工作溫度：-10℃ ～ 55℃              極限工作溫度：-20℃ ～ 70℃        貯存及運輸：-30℃ ～ 70℃
          相對濕度  5% ～95%；(產品內部既不應凝露，也不應結水)
          大氣壓力  80kPa～110kPa



        		NRYB-503XM線路線段自投配變電容器電動機
        交流量電壓PT （Ua、Ub、Uc、U0）√√√√√
        測量CT （Iam、Ibm(Io2)、Icm）√√√√√
        保護CT （Ia、Ib、Ic、I0）√√√√√
        遙信量14路開關量輸入√√√√√
        開出量6路繼電器輸出；其中裝置故障輸出為（常閉）√√√√√
        保護功能
        		速斷保護（低壓閉鎖，方向閉鎖過流，復合電壓閉鎖判據）√√√√√
        兩段定時限過流保護（低壓閉鎖，方向閉鎖過流，復合電壓閉鎖判據）√√√√√
        反時限過流Ⅲ段保護(一般、非常、極端)√√√√√
        過流加速段保護（低壓閉鎖，方向閉鎖過流，復合電壓閉鎖判據）√√√/√
        低周減載保護（無流閉鎖，低壓閉鎖）（滑差閉鎖可退）√√√//
        過電壓保護√√√√√
        低電壓保護（有流閉鎖功能）√√√√√
        三段零序過流保護(零序過流方向保護)√√√√√
        反時限零序過流Ⅲ段保護(一般、非常、極端)√√√√√
        零序過壓保護√√√√√
        過負荷告警√√√√√
        重合閘保護（不對應起動）√////
        充電保護√√///
        單向進線自投和自復功能√√///
        低壓側兩段零流2保護//√//
        負序過流保護(不平衡保護)//√/√
        4路非電量保護（對應名稱可以修改）//√/√
        起動速斷保護////√
        正序過流保護////√
        過熱保護（告警或跳閘可選擇）////√
        輔助功能
        跳閘出口，備用聯跳，兩路信號出口
        具有現場可編邏輯功能,可靈活用于各種工藝聯鎖
        		√√√√√
        告警信息CT斷線，PT斷線√√√√√
        控制回路異常√√√√√
        零序電流自產；零序電壓自產√√√√√
        操作回路內置防跳回路（不用可解除）√√√√√
        跳、合閘電流自適應,交直流通用√√√√√
        跳合閘回路監視功能√√√√√
        測控功能
        		一次值、二次值均可獨立顯示√√√√√
        電流、電壓、頻率、功率、功率因數，四象限電度√√√√√
        遙控分、合閘√√√√√
        液晶顯示故障錄波波形√√√√√
        15次電流電壓諧波分析




        通訊1路RS485，路以太網通訊(選配)




        對時標配：RS485軟件對時   選配：SNTP網絡對時








        		NRYB-5038M備自投裝置
        交流量母線電壓(Ua1、Ub1、Uc1、Ua2、Ub2、Uc2)√
        進線電壓(Ul1、Ul2)、進線電流(Il1、Il2)、母聯電流(Ia、Ic)√
        遙信量12路開關量輸入√
        開出量10路繼電器輸出；其中裝置故障輸出為（常閉）√
        自投功能
        		進線1備自投√
        進線1自復自投√
        進線2備自投√
        進線2自復自投√
        進線自投聯動切母聯√
        母聯備自投√
        母聯自復自投√
        保護功能速斷保護√
        過流Ⅱ段保護√
        過流Ⅲ段保護√
        充電保護√
        告警功能
        		Ⅰ母PT斷線告警√
        Ⅱ母PT斷線告警√
        備自投動作告警√
        斷路器拒動告警√
        輔助功能
        跳閘出口，備用聯跳，兩路信號出口
        具有現場可編邏輯功能,可靈活用于各種工藝聯鎖
        		√
        測控功能
        		一次值、二次值均可獨立顯示√
        電流、電壓、頻率、功率、功率因數，四象限電度√
        遙控分、合閘√
        液晶顯示故障錄波波形√
        15次電流電壓諧波分析√
        通訊1路RS485，1路以太網通訊(選配)√
        對時1）標配：RS485軟件對時√
        2）選配：SNTP網絡對時√



        		NRYB-5039MPT并列保護裝置
        交流量電壓PT(Ua1、Ub1、Uc1、Uo1、Ux1)√
        電壓PT(Ua2、Ub2、Uc2、Uo2、Ux2)√
        遙信量12路開關量輸入√
        開出量10路繼電器輸出；其中裝置故障輸出為（常閉）√
        并列、解列
        功能
        		手動并列（帶計量）√
        帶計量自動并列（帶計量）√
        手動解列√
        保護功能兩段母線過壓保護√
        兩段母線低壓保護√
        兩段母線零序過壓保護√
        保護功能Ⅰ母PT斷線告警√
        Ⅱ母PT斷線告警√
        操作及裝置
        電源
        		交直流通用√
        測控功能一次值、二次值均可獨立顯示√
        線電壓、相電壓√
        15次諧波分析√
        12路開入量輸入√
        10路繼電器輸出√
        通訊1路RS485，1路以太網通訊(選配)√
        對時
        		5）標配：RS485軟件對時√
        6）選配：SNTP網絡對時√
