NRYB-527XJ微機保護測控裝置

產品分類：微機保護測控裝置

關注度：769

發布時間：2023-03-02 21:52:34

產品簡介：裝置簡介 NRYB-5系列微機保護測控裝置（以下簡稱裝置）是專為6～35kV高壓開關柜開發的···

產品詳情 | PRODUCT DETAILS

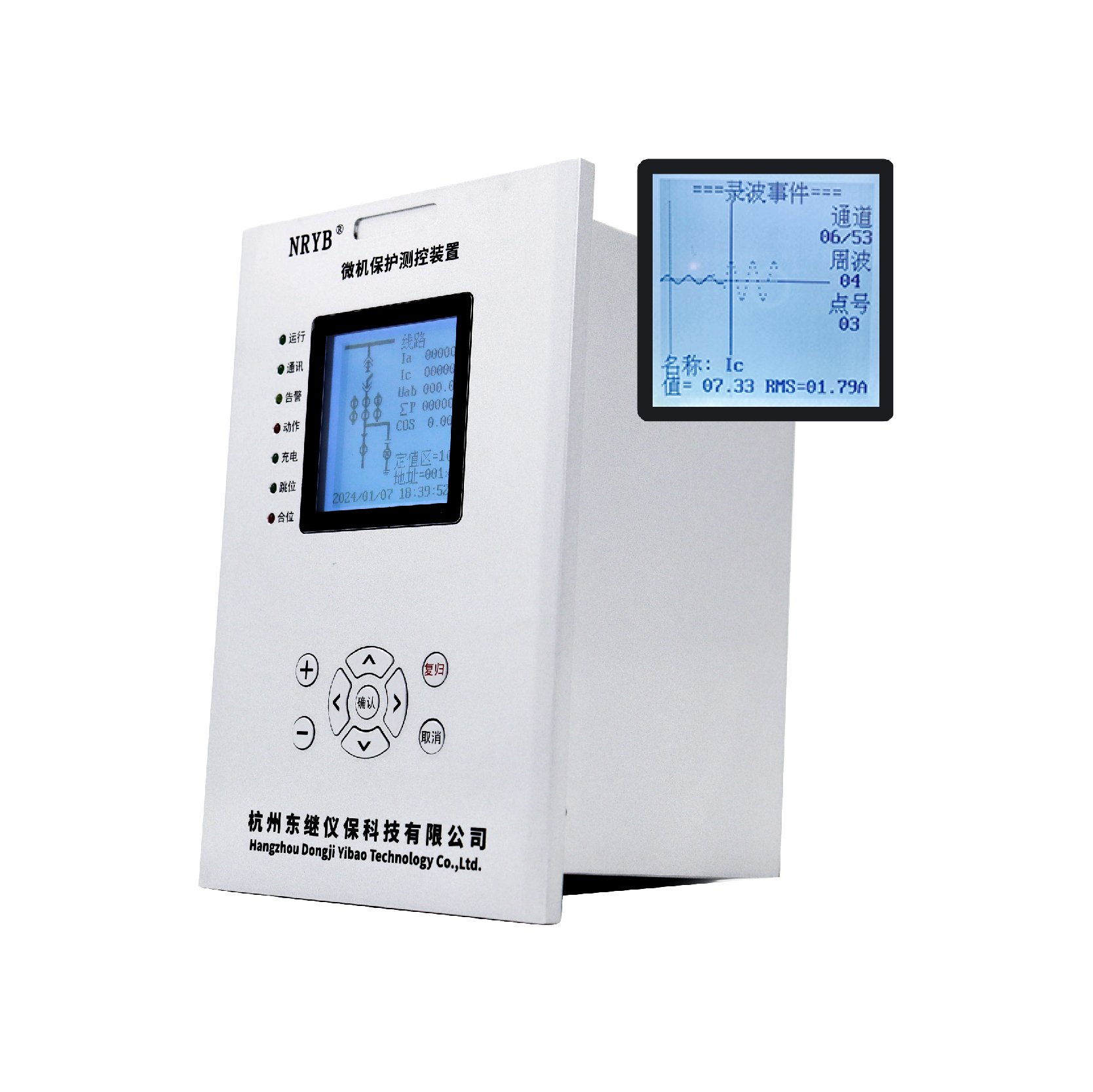

產品名稱：NRYB-527XJ型微機保護測控裝置

所屬分類：微機保護測控裝置

概要信息：數字式保護測控裝置是在公司積累多年研發、生產數字式保護測控裝置的基礎上,經過大量的市場調研、配置方案論證所推出的面向35kV及以下電壓等級的輸配電元件及線路,備自投,電容器,站用變壓器,電容器,電動機的保護、測量與控制系統；可替代高低壓開關柜上傳統繼電器保護，為高低壓開關柜、箱式變電站、戶外開關等一次設備完成保護和監控功能,適用于高低壓開關柜制造廠、電力、石油、石化、化工、煤炭、建筑等各種行業的高低壓配電系統中。

	NRYB-527XJ	線路	線段自投	配變	電容器	電動機
交流量	電壓PT(Ua、Ub、Uc、U0)	√	√	√	√	√
交流量	測量CT(Iam、Ibm、Icm) 保護CT(Ia、Ib、Ic、I0)	√	√	√	√	√
遙信量	12路開關量輸入	√	√	√	√	√
開出量	10路繼電器輸出；其中裝置故障輸出為（常閉）	√	√	√	√	√
保護功能	速斷保護（低壓閉鎖，方向閉鎖過流，復合電壓閉鎖判據）	√	√	√	√	√
	兩段定時限過流保護（低壓閉鎖，方向閉鎖過流，復合電壓閉鎖判據）	√	√	√	√	√
	反時限過流保護（一般、非常、極端）	√	√	√	√	√
	過流加速段保護（低壓閉鎖，方向閉鎖過流，復合電壓閉鎖判據）	√	√	√	/	√
	低周減載保護（無流閉鎖，低壓閉鎖）（滑差閉鎖可退）	√	√	/	/	/
	過電壓保護	√	√	√	√	√
	低電壓保護（有流閉鎖功能）	√	√	√	√	√
	三段零序過流保護（零序過流方向保護）	√	√	√	√	√
	反時限零序過流Ⅲ段保護（一般、非常、極端）	√	√	√	/	√
	零序過壓保護	√	√	√	/	/
	過負荷告警	√	√	√	√	√
	重合閘保護	√	/	/	/	/
	充電保護	√	√	/	/	/
	F-C過流閉鎖	√	√	√	√	√
	電流畸變保護，電壓畸變保護（諧波保護）	√	√	√	√	√
	單向進線自投和自復功能	/	√	/	/	/
	低壓側兩段零流2保護	/	/	√	/	/
	負序過流保護(不平衡保護)	/	/	√	/	√
	4路非電量保護（對應名稱可以修改）	/	/	√	/	√
	起動速斷保護	/	/	/	/	√
	正序過流保護	/	/	/	/	√
	過熱保護（告警或跳閘可選擇）	/	/	/	/	√
輔助功能	跳閘出口，備用聯跳，兩路信號出口具有現場可編邏輯功能,可靈活用于各種工藝聯	√	√	√	√	√
告警信息	CT斷線，PT斷線	√	√	√	√	√
	控制回路異常	√	√	√	√	√
	零序電流自產；零序電壓自產	√	√	√	√	√
操作回路	內置防跳回路（不用可解除）	√	√	√	√	√
	跳、合閘電流自適應,交直流通用	√	√	√	√	√
	跳合閘回路監視功能	√	√	√	√	√
測控功能	一次值、二次值均可獨立顯示	√	√	√	√	√
	電流、電壓、頻率、功率、功率因數，四象限電度	√	√	√	√	√
	遙控分、合閘	√	√	√	√	√
	液晶顯示故障錄波波形	√	√	√	√	√
	15次電流電壓諧波分析
通訊	1路RS485，1路以太網通訊(選配)
對時	1）標配：RS485軟件對時；
對時	2）選配：SNTP網絡對時
