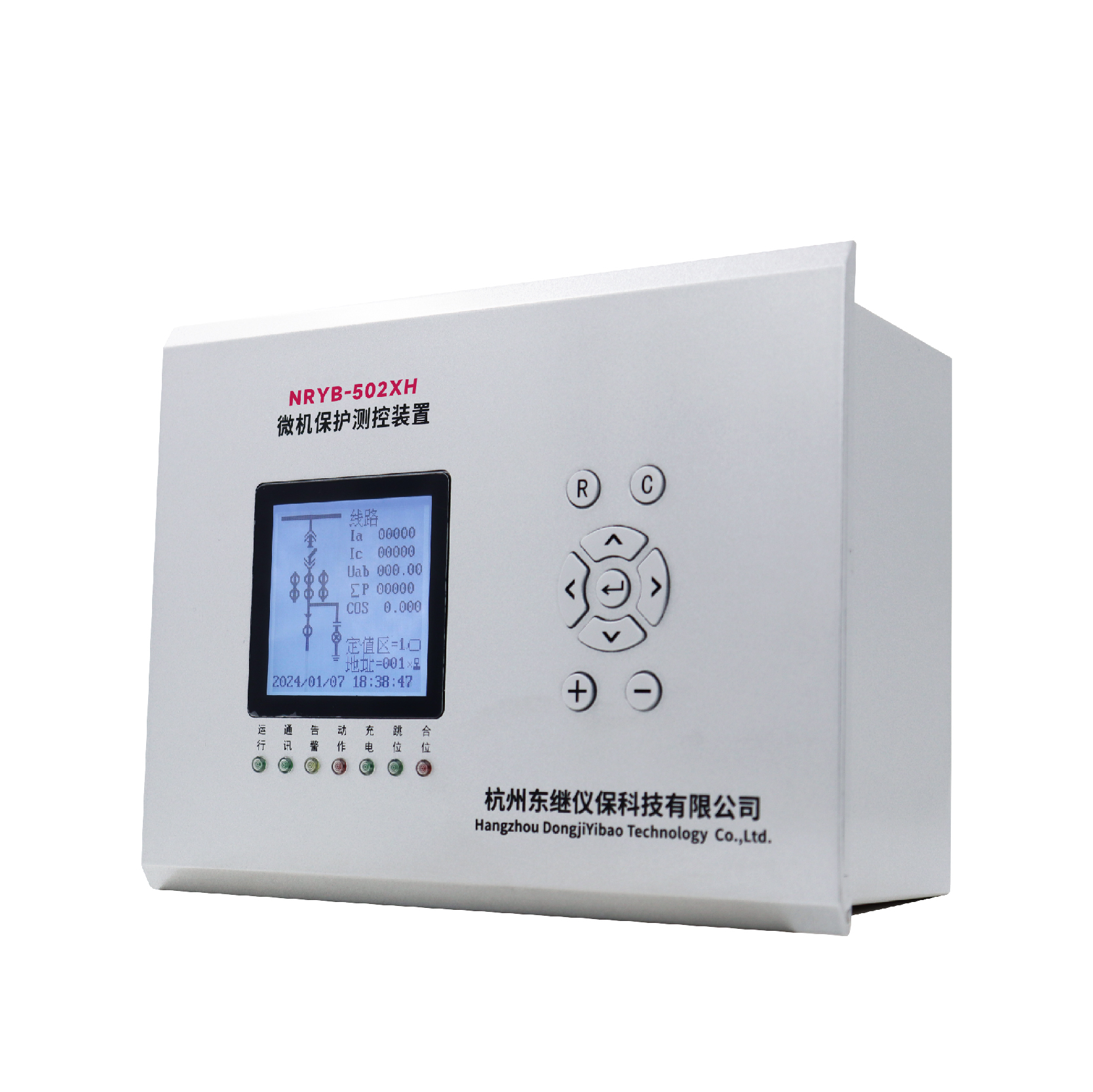

        NRYB-502XH微機保護測控裝置


        產品分類：微機保護測控裝置


        關注度：480


        發布時間：2023-03-02 21:48:39


        產品簡介：產品名稱：NRYB-502XH微機保護測控裝置所屬分類：微機保護測控裝置概要信息：NRYB-502···






        產品詳情 | PRODUCT DETAILS

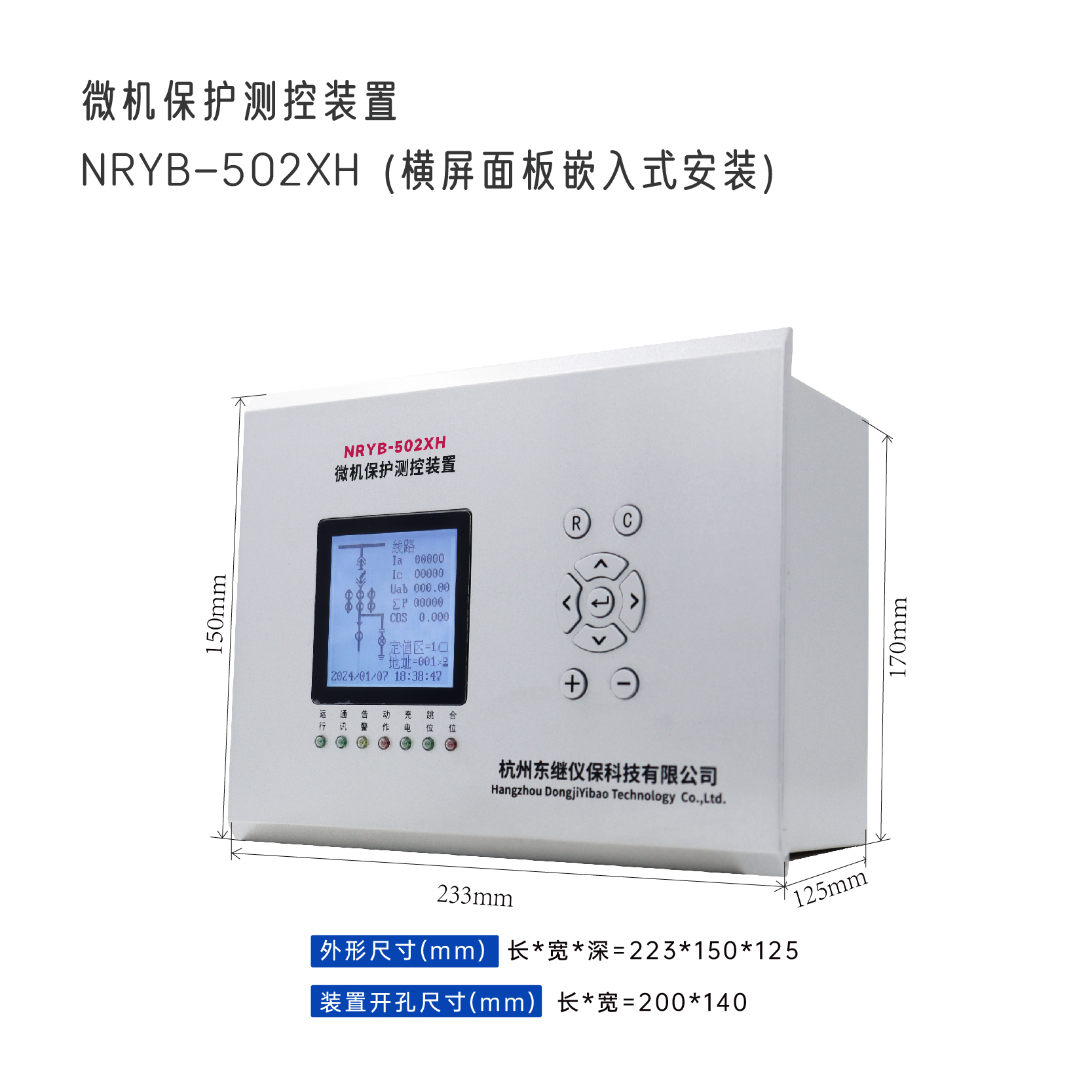

        產品名稱：NRYB-502XH微機保護測控裝置
        所屬分類：微機保護測控裝置
        概要信息：NRYB-502XH橫屏數字式保護測控裝置是在公司積累多年研發、生產數字式保護測控裝置的基礎上,經過大量的市場調研、配置方案論證所推出的面向35kV及以下電壓等級的輸配電元件及線路,備自投,電容器,站用變壓器,電容器,電動機的保護、測量與控制系統；可替代高低壓開關柜上傳統繼電器保護，為高低壓開關柜、箱式變電站、戶外開關等一次設備完成保護和監控功能,適用于高低壓開關柜制造廠、電力、石油、石化、化工、煤炭、建筑等各種行業的高低壓配電系統中。

        強大的測量功能
        (1)諧波測量：計算各相的諧波總電壓、測量諧波總電流；計算各相電壓、電流的1-15次諧波幅電能質量分析：計算各相電壓、測量電流的諧波畸變率（THD）；
        計算各相電壓電流的1-15次諧波的諧波含有率（HR);
        (2)相角顯示：測量、保護電量都具有相角顯示功能，方便接線檢查；電度計量。
        (3)采集計算UA、UB、UC、UAB、UBC、UCA、U0、I0、IA、IB、IC、P、Q、COSΦ、f
        測控功能
        14路遙信采集,遙信電平DC220V/DC110V/DC24內置可選，若無特殊要求，出廠默認遙信電平為DC24V內置，無源輸入;
        斷路器遙控分合；提供多對跳閘輸出接點及信號輸出接點，可靈活設置輸出接點邏輯；開關分合閘次數統計及事件SOE等；
        高可靠性
        具有優異的抗干擾性能；
        組屏或安裝于開關柜時不需要安裝其它抗干擾模塊。
        事件追憶
        保護事件、錄波事件、遙信事件、自檢事件、遙控事件、功能事件
        保護事件：記錄并顯示保護動作類型、相別、動作時間及故障值，按“?”、“ ?”鍵查看故障時刻的所有電壓、電流值；按“▲”、“▼”鍵選擇事件。循環存儲64次記錄。
        錄波事件： 記錄并顯示故障前后波型，循環存儲64次記錄。
        豐富的通信接口標準配置為1個RS485口， 1個網絡通信接口（選配功能）。
        面板功能
        前面板設計簡潔明了、布局合理，符合人機工程設計要求，
        (1)配置大屏液晶顯示（分辨率為160*160），可顯示模擬接線圖，充電指示（滿格表示充
        電完成），裝置時間信息，裝置顯示RS485通訊接口與上位機通訊狀態，裝置模擬量信息
        (2)配置7個高亮指示燈(運行,通訊,動作,告警,跳位,合位,故障)
        (3)面板操作按鍵(上、下、左、右、確認、+、-、復歸、退出)
        (4)中英文界面可以隨意切換,適應產品出口遠銷國外（選配功能）
        (5)標準配置為1個RS485口(MODBUS-RTU通訊協議)
        (6)選配：1個網絡通信接口(MODBUS-TCP通訊協議)




        微機線路保護測控裝置
        微機電容器保護測控裝置
        微機配變保護測控裝置
        微機進線自投保護測控裝置
        型號NRYB-5022HNRYB-5024HNRYB-5025HNRYB-5023H
        功能電壓PT(Ua、Ub、Uc、U0)電壓PT(Ua、Ub、Uc、UL)
        交流量保護CT(Ia、Ib、Ic、I0)、測量CT(Iam、Ibm、Icm)
        保護CT(Ia、Ib、Ic、I0l)、
        測量CT(Iam、Ibm、Icm)
        保護CT(Ia、Ib、Ic、I0)、
        測量CT(Iam、Ibm、Icm)
        保護功能
        		速斷保護速斷保護速斷保護速斷保護
        兩段定時限過流保護兩段定時限過流保護兩段定時限過流保護兩段定時限過流保護
        反時限過流保護
        (一般、非常、極端)
        反時限過流保護
        (一般、非常、極端)
        反時限過流保護
        (一般、非常、極端)
        		反時限過流保護
        (一般、非常、極端)
        低壓閉鎖、復合電壓閉鎖過流判據低壓閉鎖、復合電壓閉鎖過流判據低壓閉鎖、復合電壓閉鎖過流判據低壓閉鎖、復合電壓閉鎖過流判據
        方向閉鎖過流判據方向閉鎖過流判據方向閉鎖過流判據方向閉鎖過流判據
        加速段保護
        (低壓，方向，復合電壓閉鎖)
        過壓保護
        加速段保護
        (低壓，方向，復合電壓閉鎖)
        加速段保護
        (低壓，方向，復合電壓閉鎖)
        低周減載保護
        (無流閉鎖，低壓閉鎖)(滑差閉鎖可退)
        低壓保護
        		負序過流保護
        低周減載保護
        (無流閉鎖，低壓閉鎖)(滑差閉鎖可退)
        過電壓，低電壓保護零序過流保護過負荷過電壓，低電壓保護
        三段零序過流保護三段零序過流保護三段零序過流保護三段零序過流保護
        III段零序過流，可選方向，反時限保護III段零序過流，可選方向，反時限保護III段零序過流，可選方向，反時限保護III段零序過流，可選方向，反時限保護
        零序過壓保護零序過壓保護零序過壓保護過負荷
        過負荷
        		4路非電量保護零序過壓自產保護
        重合閘;充電保護


        保護輔助功能
        		(具有現場可編邏輯功能,可靈活用于各種工藝聯鎖)單向進線自投和自復保護
        故障錄波現場分析（液晶故障波形顯示）
        告警信息CT斷線；PT斷線；零流可自產，零壓可自產
        控制回路異常
        操作回路內置防跳回路(選配功能，不用可解除)
        跳、合閘電流自適應,交直流通用
        跳合閘回路監視功能
        測控功能
        一次值、二次值均可獨立顯示
        電流、電壓、頻率、功率、功率因數、四象限電度
        15次電流，電壓奇次諧波分析

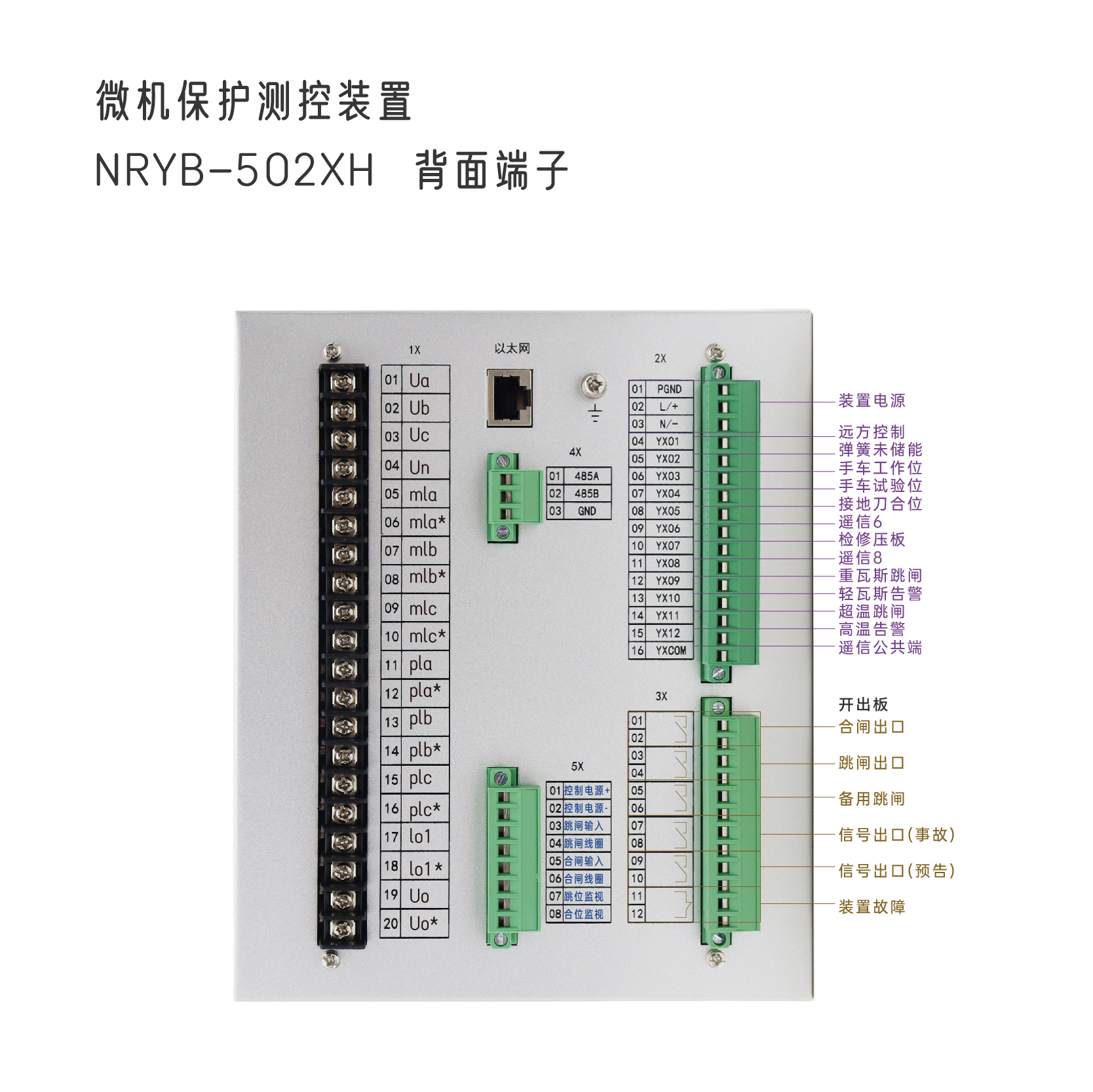

        14路開入量輸入     遙控分、合閘
        6 路繼電器輸出，裝置故障輸出（常閉）
        1）RS485 軟件對時； 2）選配：B碼對時、SNTP 網絡對時


        微機電壓并列及監測保護裝置


        		NRYB-502XH
        交流量1 過壓保護； 2 低壓保護； 3 零序過壓保護；
        保護功能手動并列；自動并列
        并列/切換
        帶計量電壓并列   兩段母線PT斷線
        告警信息交直流通用
        操作及裝置電源一次值、二次值均可獨立顯示
        測控功能
        線電壓、相電壓       15次諧波分析       12路開入量輸入
        10路繼電器輸出       手動解列、并列


        微機備用電源自投裝置

        		RYB-5028H （高壓使用）、NRYB-5028HD (低壓400V使用)
        交流量
        母線電壓(Ua1、Ub1、Uc1、Ua2、Ub2、Uc2)、進線電壓(Ul1、Ul2)、進線電流(Il1、Il2)
        自投功能
        進線備自投         進線自復自投        母聯備自投         母聯自復自
        操作及裝置電源交直流通用
        告警信息
        兩段母線PT斷線        備自投動作         斷路器拒動
        其它功能采樣回路
        12路開入量輸入        10路繼電器輸出
