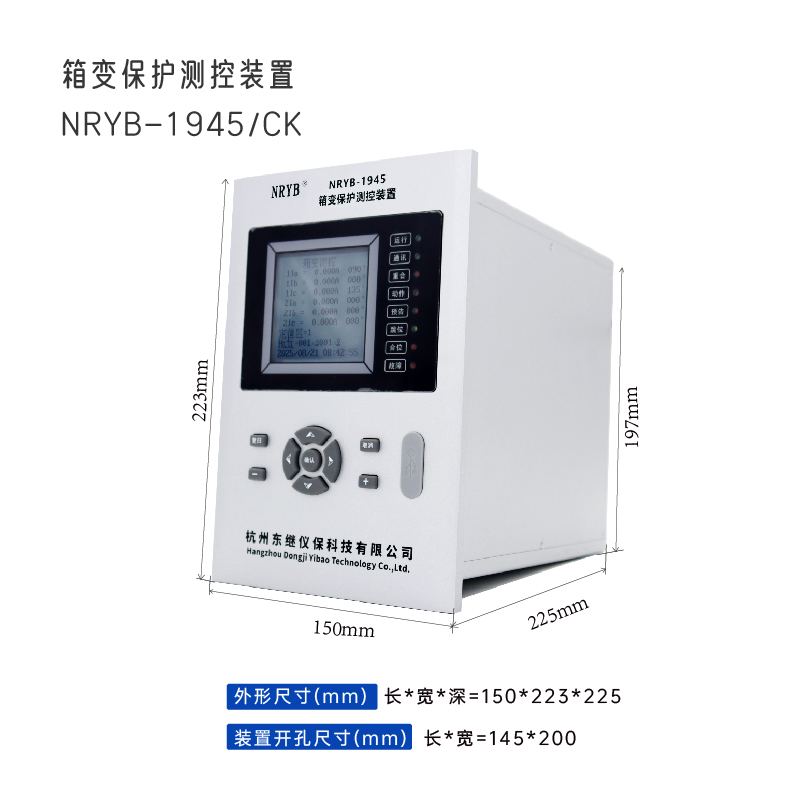

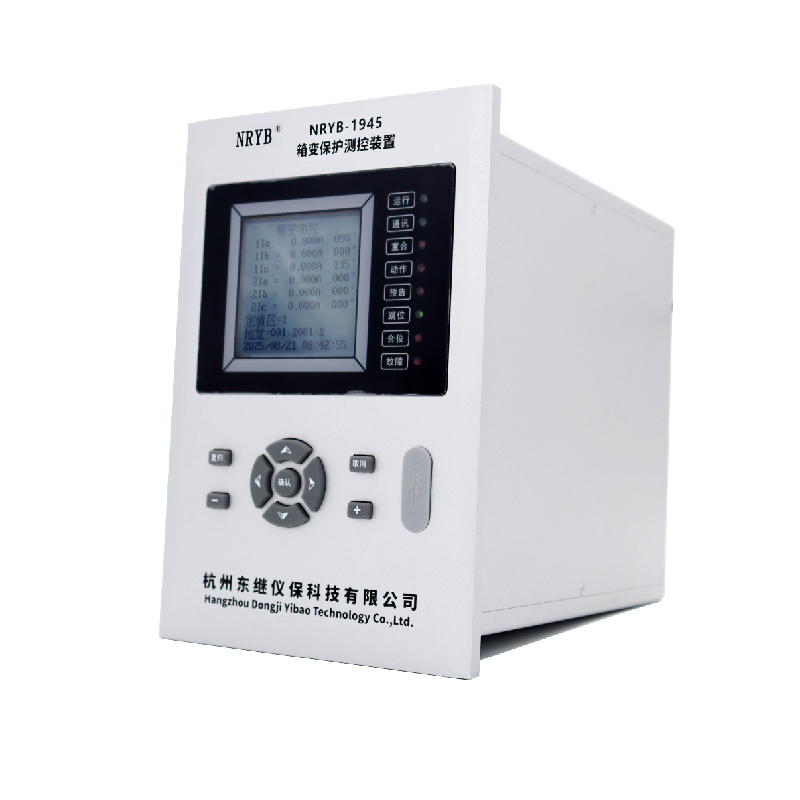

        NRYB-1945/CK微機箱變保護測控裝置


        產品分類：箱變保護測控裝置


        關注度：66


        發布時間：2025-12-16 15:50:55


        產品簡介：NRYB-1945/CK微機箱變保護測控裝置集保護、控制、測量、通訊和監視功能于一體，資源豐···






        產品詳情 | PRODUCT DETAILS





        NRYB-1945/CK微機箱變保護測控裝置集保護、控制、測量、通訊和監視功能于一體，資源豐富、配置完善、維護方便、性能穩定的面向66kV及以下電壓等級的輸配電元件跳閘，合閘的保護、測量與控制一體化裝置。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。
        適用于在風力發電站和光伏發電站設計過程中，為降低線路損耗，一般在風機旁或者逆變 器旁配置 10/35KV 箱式升壓站。風電廠各風機間距達數百米， 離集控室較遠； 光伏站的每 個逆變器離集控室也較遠， 升壓變均處于空曠的野外， 自然環境比較惡劣， 不方便人工巡 視；使得箱變運行工況成為風電或光伏電站的監控難點。
        NRYB-1945/CK箱變智能測控裝置能夠?qū)ο渥冞M(jìn)行保護和遠程監控，全面實現對風電或光 伏箱變的“遙信、遙測、遙控、遙調”功能；實現風電或者光伏工程的“少人值班” 的 運行管理模式。

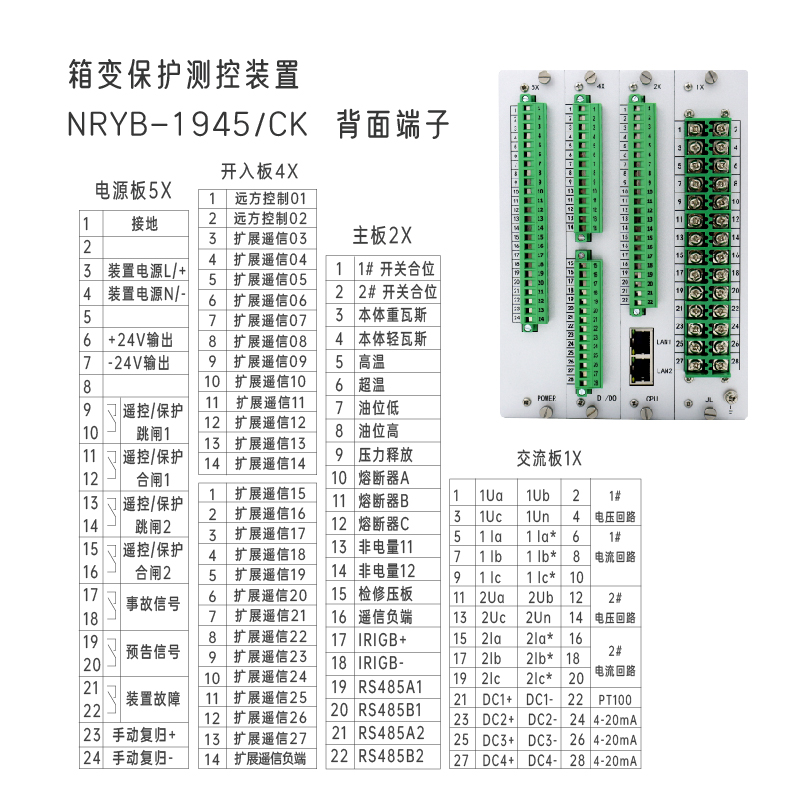

        交流量
         1#電壓PT(1Ua、1Ub、1Uc、1Uo)  1#電流CT(1Ia、1Ib、1Ic、1Io)
         2#電壓PT(2Ua、2Ub、2Uc、2Uo)  2#電流CT(2Ia、2Ib、2Ic、2Io)
        二次值 1) 默認出貨： CT = 5A、 PT = 100V      2) 訂貨說明： CT = 5A、 PT = 380V
        直流量 1路PT100       3路4-20mA直流量輸入     特殊配置訂貨說明
        開入遙信 遙信開入：15+27=42路
        開出量 兩組遙控合分閘，1個事故信號出口，1個預告信號出口，一個裝置故障告警出口
        通訊 1）IRIG-B碼對時接口；  2）雙路RS485接口；   3）選配：2路以太網通訊接口
        對時 1）RS485軟件對時；   2）IRIG-B碼對時
        保護功能
        		 過流Ⅰ段保護（可選：復合電壓閉鎖(低壓閉鎖，負序電壓閉鎖)，方向閉鎖判據）
         過流Ⅱ段保護（可選：復合電壓閉鎖(低壓閉鎖，負序電壓閉鎖)，方向閉鎖判據）
         過流Ⅲ段保護（可選：復合電壓閉鎖(低壓閉鎖，負序電壓閉鎖)，方向閉鎖判據）
         可選：反時限過流保護(一般、非常、極端)
         低電壓保護（可選：有流閉鎖功能）
         過電壓保護
         零序過壓保護（零壓自產）
         零序過流保護（零流自產）
         過負荷告警
         FC閉鎖過流
         12路非電量保護（遙信名稱可以單獨設置）
         PT斷線告警；    CT斷線告警
        測控功能
         2個保護跳閘，2個保護合閘，2路信號出口，裝置故障告警出口
         (保護功能的出口可通過跳閘矩陣進行設置，方便用戶選擇要動作的繼電器出口,可靈活用于各種工藝聯鎖)
         具備遠方操作、檢修狀態、手動復歸功能開入
         測量監視：一次值、二次值均可獨立顯示
         電流、電壓、頻率、功率、功率因數，四象限電度
         42路遙信開入
         多路軟遙信，包括事故總信號等
         故障錄波上送功能
         15次電流、電壓奇次諧波分析功能
