NRYB-9700 電力后臺監控系統

產品分類：電力后臺監控系統

關注度：440

發布時間：2023-03-02 22:17:57

產品簡介：產品概述 NRYB-9700后臺監控系統是基于開放式客戶/服務器結構的具有國際先進水平的標準···

產品詳情 | PRODUCT DETAILS

產品名稱：NRYB-9700 后臺監控系統

所屬分類：電力后臺監控系統

概要信息：NRYB-9700后臺監控系統是基于開放式客戶/服務器結構的具有國際先進水平的標準頒布的工業電力軟件。系統通過對供電系統的各種實時數據采集、處理和存儲，實現供配電系統的數字化。同時，通過對各用電系統的用電分析計量，實現公共建筑內部各用電系統的實時電能耗分析。廣泛應用于變電站綜合自動化系統、配網自動化系統、工業電氣自動化系統、電廠電氣自動化系統及公共建筑供配電監控系統等智能供配電領域。

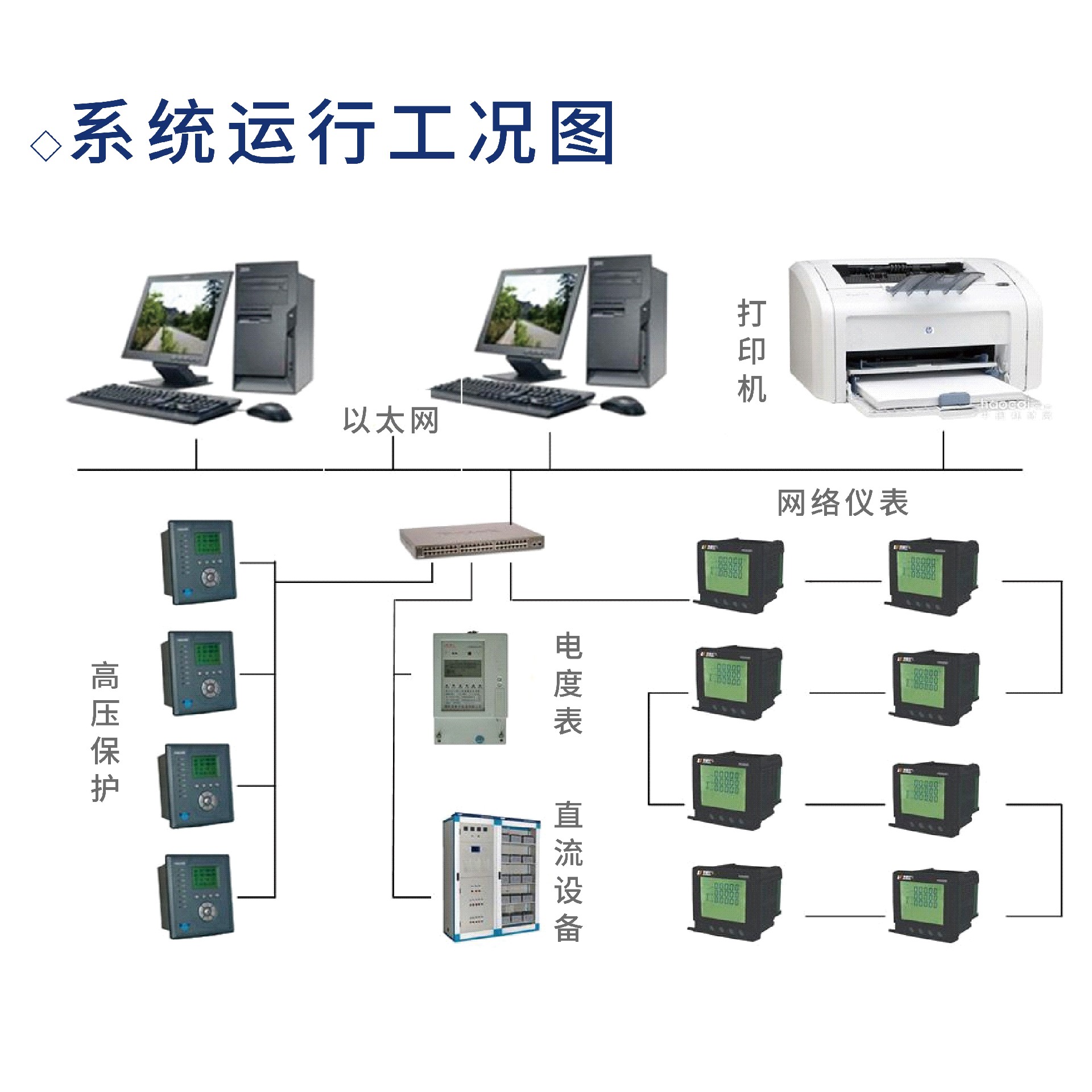

開放性	網絡結構：運用高速以太網架構，保證數據高速交換帶寬，支持標準網絡接駁設備。軟件接口：支持OCX控件的嵌入，提供開放式軟總線為高級應用軟件的二次開發提供方便友好的接口。數據共享：以數據交換組件構建中間層，支持客戶端和服務器的數據交換。系統互聯：支持工業標準、行業標準數據通訊協議，實現系統與外部設備、外部系統的互聯。
先進性	系統平臺：系統可運行在WindowsNT/2000/XP/Vista系統上，功能強大，擴展方便。組件技術：基于組件的軟件設計方法較好地滿足應用系統高性能、易維護、可重用、跨平臺的需要，為以后系統的進一步升級創造了條件。 RTOS技術：通訊控制機運用嵌入式實時多任務操作系統，極大地提高了系統的實時性和可靠性。
穩定性	主從服務器互備技術、網絡冗余技術，先進的系統極限測試技術的應用確保了系統的穩定指標。
安全性	權限管理：按管理員、工程師、操作員的權限分類，對用戶操作的范圍進行規范和限制。操作閉鎖：用腳本語言建立完善的規則庫，根據實時數據信息在線檢測操作的合法性。系統互聯：通過網絡組態定義網絡的應用范圍，所有計算機的應用功能及合法性。
實用性	工具軟件 1>提供強大的數據庫查詢工具，可在線設定查詢條件，快速方便地查詢告警事件、保護事件、保護定值、操作記錄、設備檢修臺帳。 2>提供示波器工具軟件，可在線多通道比較實時曲線、計劃曲線，設定計劃曲線值。查詢故障信息，事故追憶信息。 3>提供光字牌軟件，全仿真光字報警系統，快速方便地查詢告警事件信息，監視實時運行工況。 4>提供數據庫管理軟件，簡化了數據庫安裝及數據備份工作。
	交互界面 1>通過畫面導航工具和對象導航工具，可以快速準確地定位操作對象。 2>在線幫助及操作對象提示功能將用戶操作出錯的概率降至最低。 3>操作記憶功能，出錯診斷功能極大地減少了用戶組態的工作量。
	圖模?體化圖元成組、對象成組、裝置模板導入功能的應用加強了模板在系統組態的應用，降低了用戶組態的工作量。
技術指標	遙控遙調正確率 100％遙信處理正確率＞99.9％系統平均無故障時間（MTBF）＞2500H 模擬更新時間 ≤2S 開關更新時間 ≤1S 畫面調用響應時間 ≤2S 畫面實時數據更新時周期 ≤1S SOE分辨率 2mS 電流、電壓測量誤差＜2‰ 有功功率、無功功率測量誤差＜5‰ 有功電度測量誤差＜5‰ 頻率測量精度 ±0.02Hz 通訊接口方式 RS232/RS485/RJ45

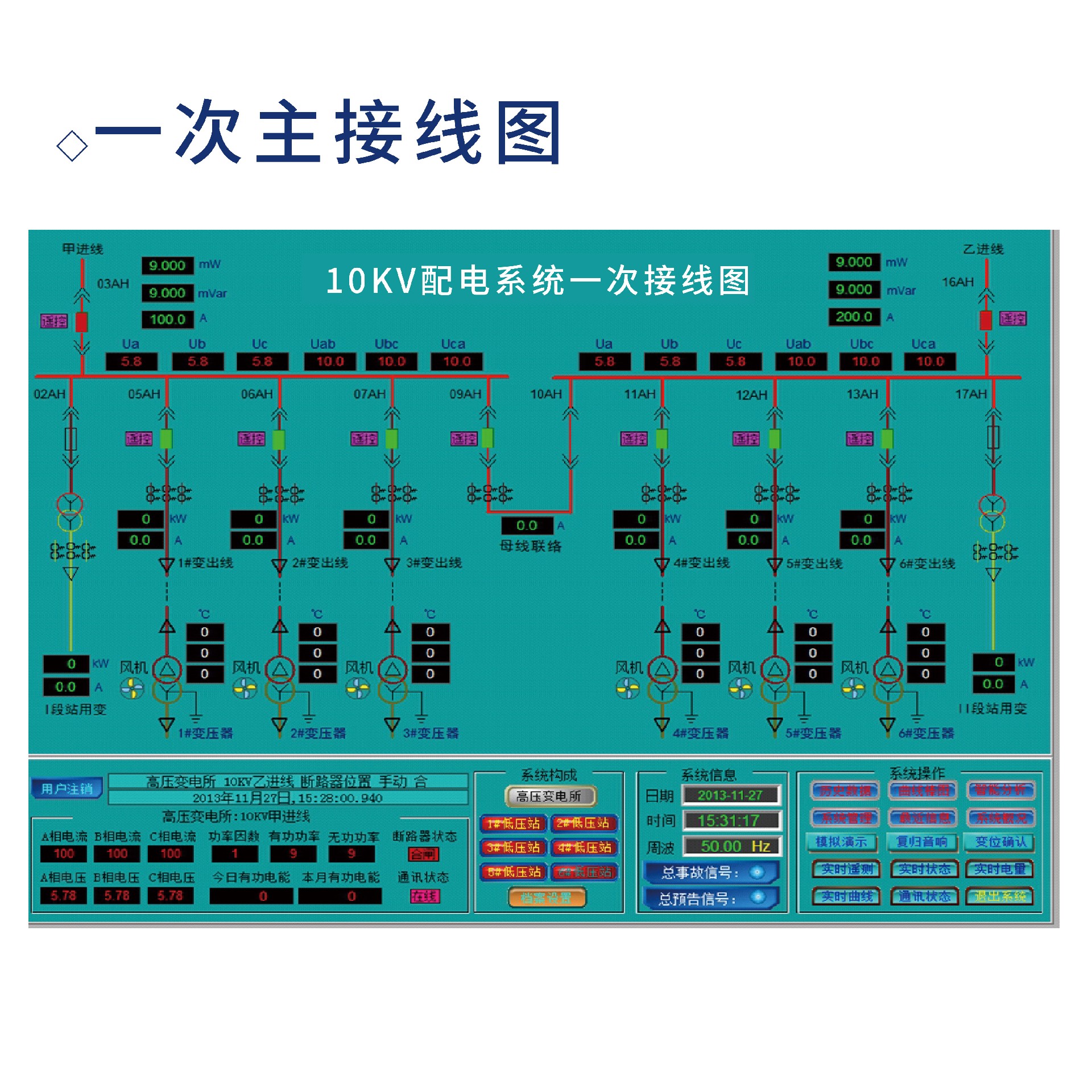

功能配置	?機界? 監控整個系統運行狀態，實時顯示系統周波、測量數據、網絡通訊狀態、主備服務器運行狀態、以及事件狀態。窗口區顯示電氣主接線圖；潮流的分布和流向；開關、刀閘和信號量的實時狀態；提示圖元和實時庫測點的連接狀態；以不同顏色區分母線帶電狀態；提供人工設置和運行操作界面；以曲線、棒圖和控件直觀顯示潮流量的實時信息和歷史信息?？梢园从脩舻囊髽?gòu)造人機界面。

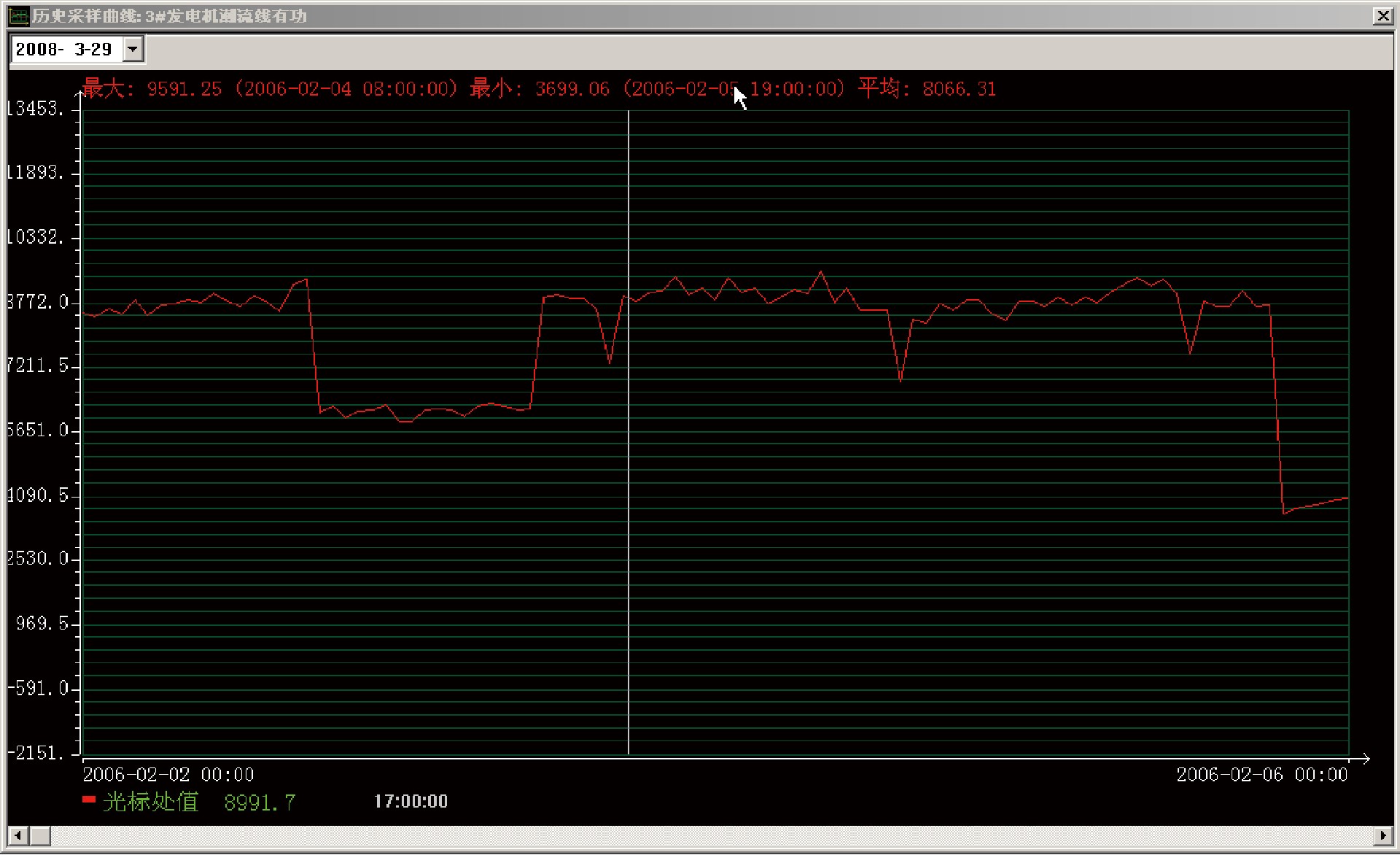

曲線查看	實時曲線和歷史曲線查看為用戶查看遙測量的曲線提供了方便友好的人機平臺?？刹榭慈魏螘r(shí)間內系統所保存的曲線畫面，并且提供曲線組合、縮放、拉伸、平移等功能，為分析整個系統的運行狀況提供了直觀而方便的軟件支持。
曲線查看

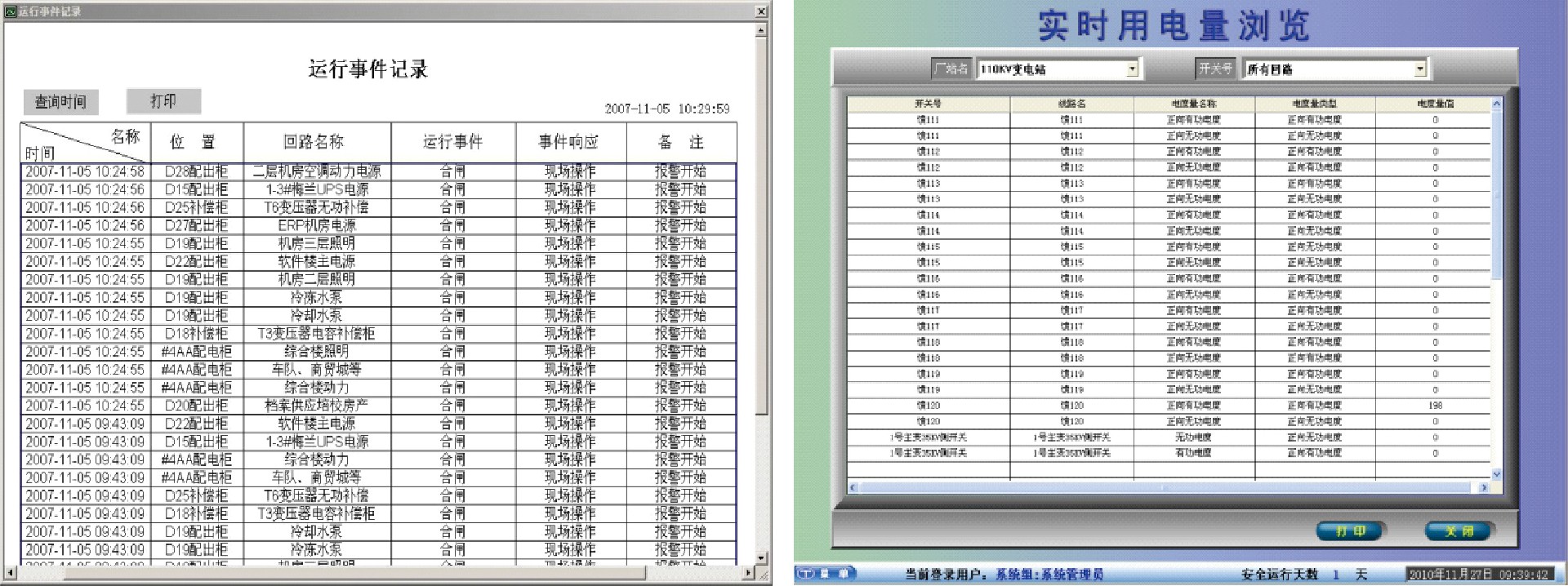

報表管理	可根據數據時間來生成日?qǐng)?bào)，月報，年報等報表，也可根據單一數據源的不同時間段數值生成報表。報表數據自動記錄，可查看任何時間內系統所保存的報表數據。給用戶省去手動抄錄的麻煩，減少人工工作量，提高了生產效率。
報表管理
