NRYB-1945/CK 型箱變保護測控裝置基本配置解析

杭州東繼儀保NRYB-1945/CK 型箱變保護測控裝置是面向 66kV 及以下電壓等級的一體化設備，其基本配置圍繞保護、測控、通訊等核心功能設計，適配風電、光伏等場景的箱式升壓站需求，為偏遠環境下的設備運維提供可靠支撐。

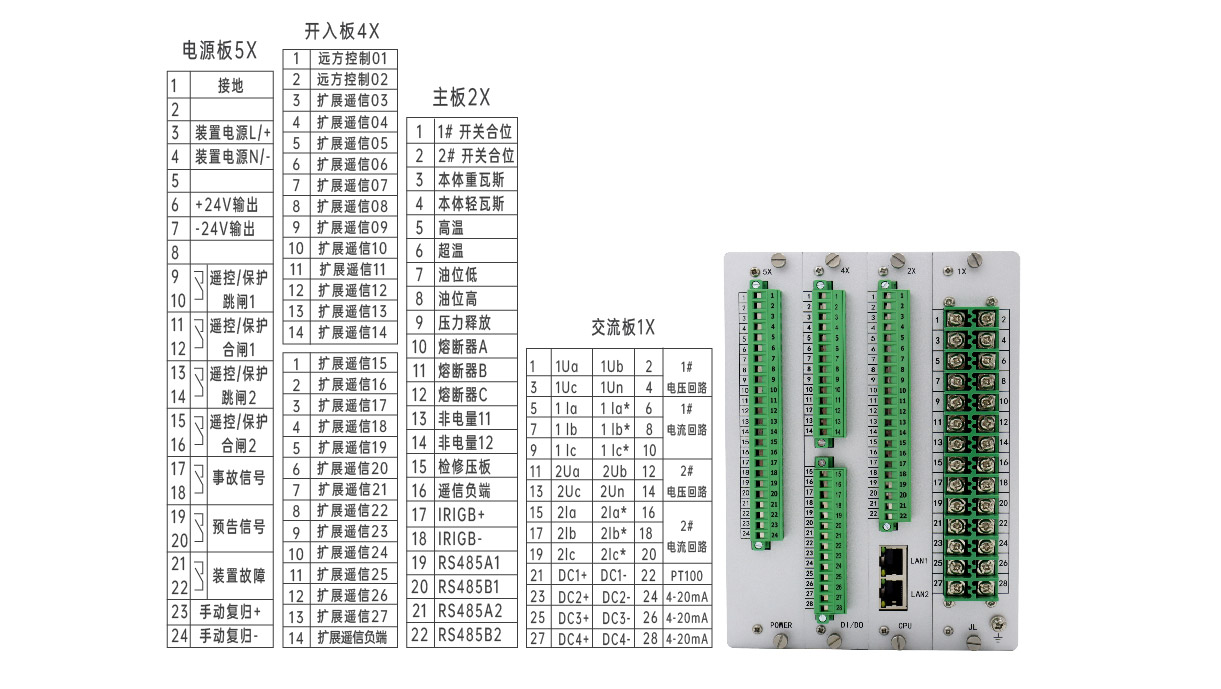

在電氣量采集方面，裝置配置雙路電壓 PT 和雙路電流 CT，默認支持 CT 5A（1A 可定制）、PT 100V/400V 的二次值標準，能全面采集三相電壓、電流及零序分量。直流量輸入包含 1 路 PT100 和 3 路 4-20mA 信號，可滿足溫度、壓力等非電氣量監測需求，特殊配置可通過訂貨說明調整。

開關量與控制輸出配置豐富，遙信開入達 42 路，涵蓋設備狀態、非電量保護等各類信號采集。開出量包含兩組遙控合分閘出口、事故信號出口、預告信號出口及裝置故障告警出口，保護出口可通過跳閘矩陣靈活配置，適配不同工藝聯鎖需求。

通訊與對時系統保障遠程運維能力，標配 IRIG-B 碼對時接口和雙路 RS485 接口，支持 Modbus-RTU 規約，可選配 2 路以太網接口，兼容 IEC60870-5-103 等規約。對時方式包含 RS485 軟件對時和 IRIG-B 碼對時，確保數據同步準確性。

保護功能配置全面，涵蓋過流 Ⅰ-Ⅲ 段保護、低電壓、過電壓、零序過壓過流等電氣量保護，以及 12 路可自定義名稱的非電量保護，還具備 PT/CT 斷線告警、過負荷告警等輔助功能。部分保護支持復合電壓閉鎖、方向閉鎖等可選判據，適配不同運行場景需求。

該配置既保障了設備運行的安全性，又通過 “遙信、遙測、遙控、遙調” 功能實現了少人值班模式，貼合新能源電站的運維特點。
