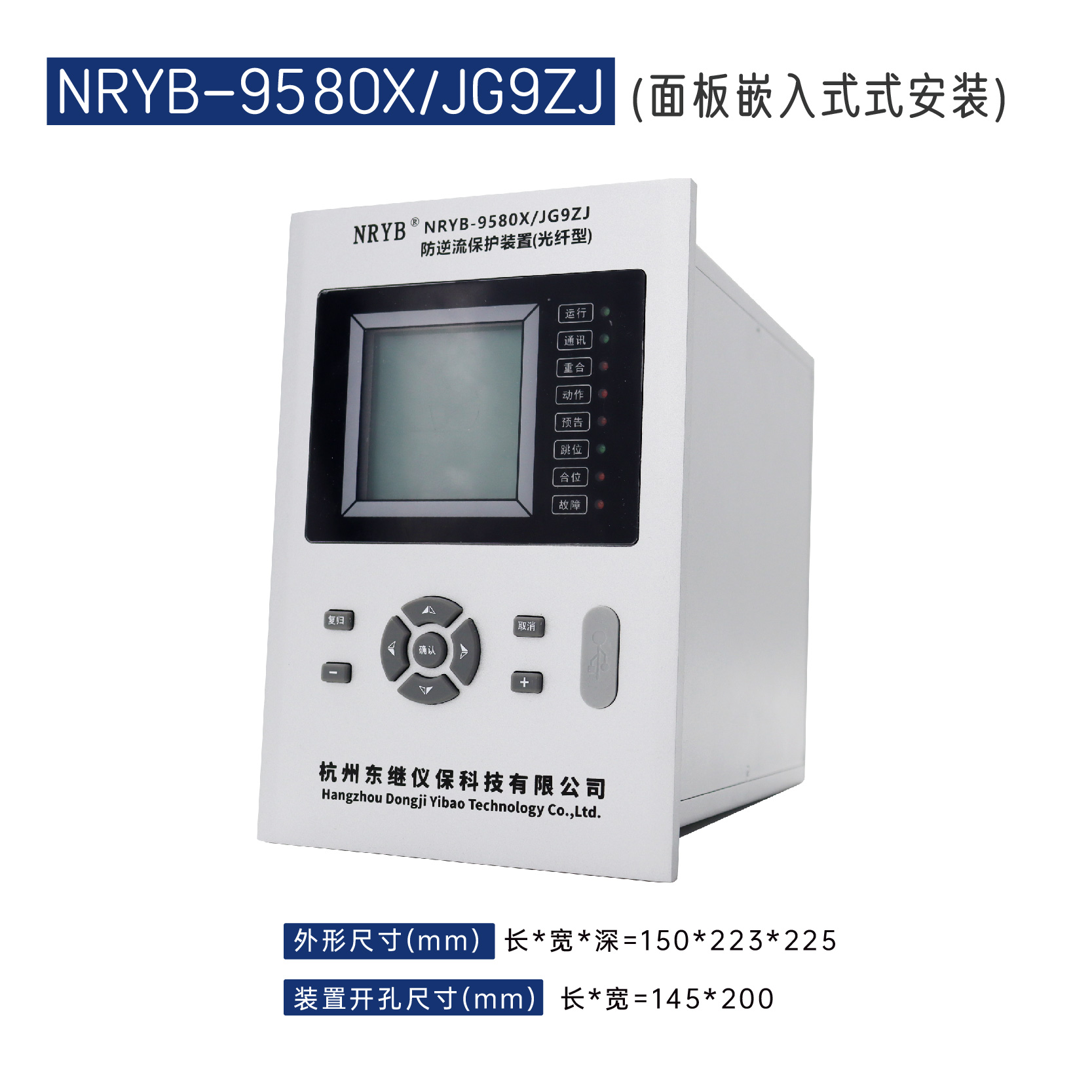

9580X/JG9ZJ 光纖型防逆流保護裝置

產品分類：微機防逆流裝置

關注度：94

發布時間：2025-11-21 14:51:57

產品簡介：YBKJ-9580X/JG9ZJ微機光纖防逆流保護測控裝置適用于35kV及以下電壓等級（如用110kV電壓···

產品詳情 | PRODUCT DETAILS

YBKJ-9580X/JG9ZJ微機光纖防逆流保護測控裝置適用于35kV及以下電壓等級（如用110kV電壓等級訂貨說明）自發自用余電不上網或者部分上網的場合，如分布式光伏發電，余熱發電廠等，可以多路就地分級控制各個并網柜斷路器的合分閘；也可以用在遠距離通過光纖環網傳輸，分級控制逆流跳閘也可實現自動功率恢復合閘功能，光纖傳輸響應時間可達毫秒級，大大減少饋網的動作時間，滿足電網的安全可靠運行，保障輸電線路級設備的正常使用、延長使用壽命周期。

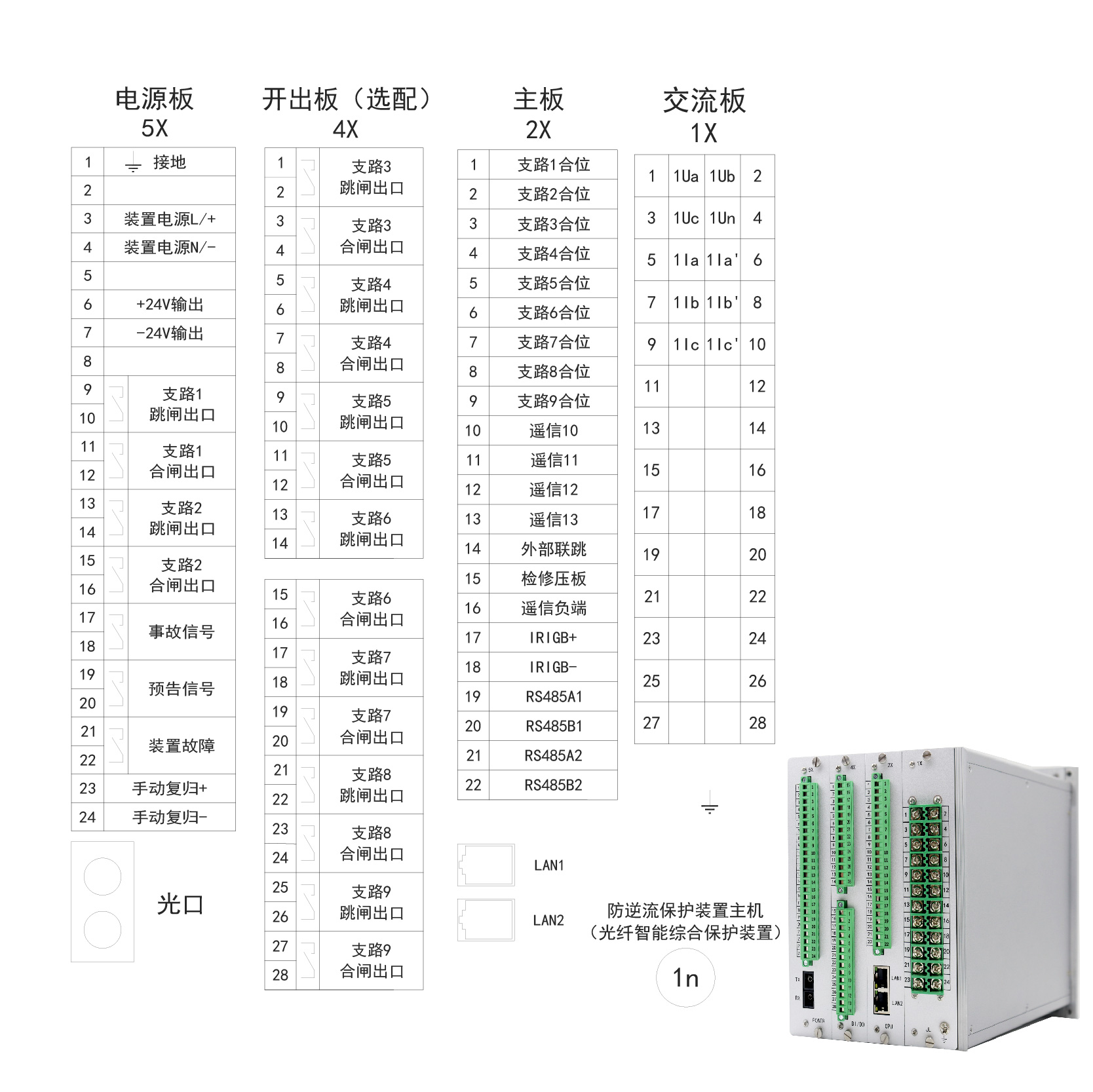

交流量	電壓PT(Ua、Ub、Uc、Uo、UL) 測量CT(Iam、Ibm、Icm)
保護功能	逆功率跳閘9段保護（可選判低正功率跳閘，判總功率跳閘）
	逆功率跳閘9段保護（跳閘出口矩陣可以設定，單獨出口或者同時出口多個跳閘）
	功率恢復合閘9段保護
	過電壓2段保護
	低電壓2段保護（可選：有流閉鎖功能）
	過頻2段保護
	低頻2段保護（可選無流閉鎖，低壓閉鎖）（滑差閉鎖低頻保護可退）
	滑差2段保護
	PT斷線告警（PT斷線時間可以設置）
	CT斷線告警
	外部聯跳保護
測控功能	9個保護跳閘，9個保護合閘，2路信號出口，裝置故障告警出口 (保護功能的出口可通過跳閘矩陣進行設置，方便用戶選擇要動作的繼電器出口,可靈活用于各種工藝聯鎖)
	具備遠方操作、檢修狀態、手動復歸功能開入
	測量監視：一次值、二次值均可獨立顯示
	電流、電壓、頻率、功率、功率因數，四象限電度
	15路遙信開入
	多路軟遙信，包括事故總信號等
	故障錄波上送功能
	15次電流、電壓奇次諧波分析功能
	計量級精度：最小電流采集穩定顯示值為0.005A
通訊對時	1）IRIG-B碼對時接口； 2）2路RS485接口； 3）2路以太網通訊接口； 4)光纖接口
通訊對時	1）RS485軟件對時； 2）IRIG-B碼對時

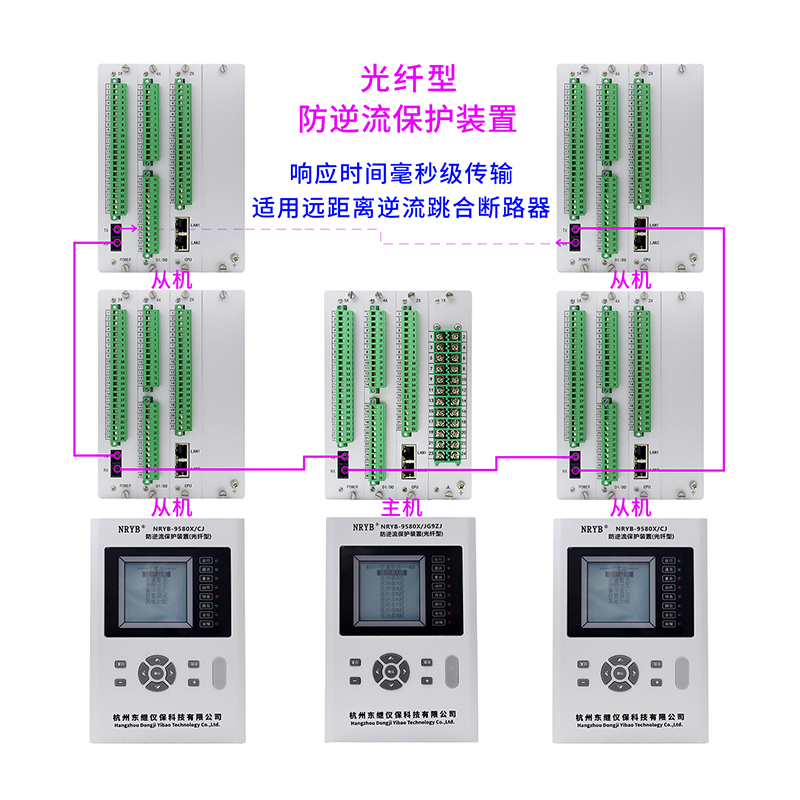

單模光纖環網	防逆流裝置一主多從；選配：兩組多從控制（訂貨說明）；光纖環網傳輸，響應時間可到毫秒級。防逆流從機8路逆功率跳閘，8路功率恢復合閘，光纖跳閘出口對應邏輯在從機上設置。
